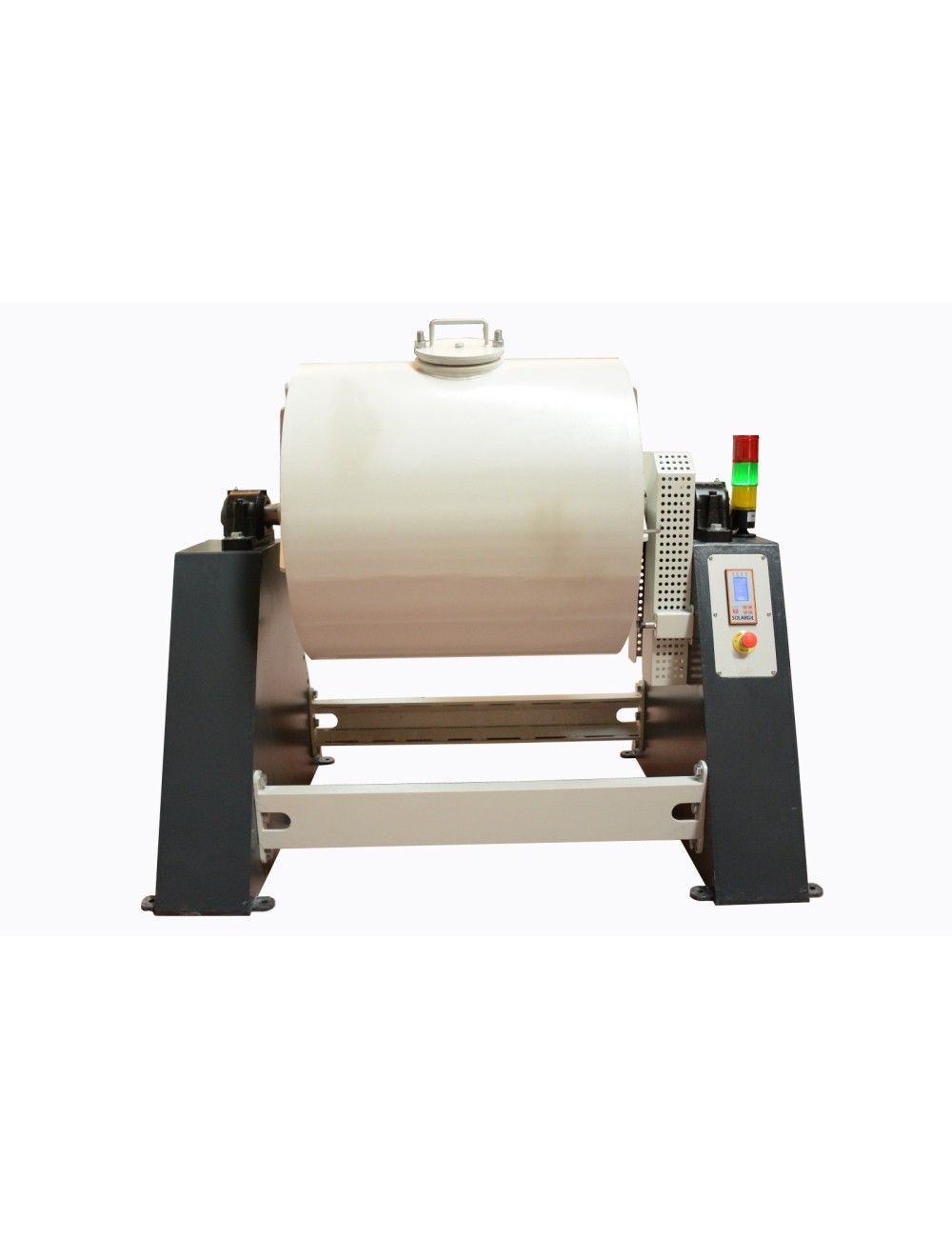

BROYEUR ALSING 200 KG

Référence : RS5509

Description générale

Le broyeur Alsing RS5509 est une machine de broyage par voie humide conçue pour la préparation de pâtes céramiques, émaux et engobes.
Compact, performant et durable, il fonctionne sur le principe du broyage à boulets pour obtenir des mélanges fins, homogènes et parfaitement fluides, essentiels à la production céramique de qualité.

Ce modèle de capacité 200 kg est particulièrement adapté aux ateliers artisanaux, écoles de céramique, laboratoires de recherche ou unités de production de petite et moyenne taille.

Caractéristiques techniques

• Modèle : RS5509
• Type : broyeur Alsing à boulets (voie humide)
• Capacité de charge : 200 kg de matière sèche
• Revêtement intérieur :
• Alumine 92,7 %, épaisseur 38 mm,
• Très haute résistance à l’abrasion, évite toute contamination du produit.
• Puissance installée : 2,2 kW – 400 V triphasé
• Vitesse de rotation : 40 tours/minute (RPM)
• Transmission : par courroies, assurant un mouvement fluide et silencieux.
• Structure :
• Châssis en acier épaisseur 5 mm, découpé au laser pour une précision maximale.
• Pieds en acier 10 mm d’épaisseur, garantissant stabilité et robustesse.
• Dimensions du cylindre : Ø 1000 × 1000 mm
• Ouverture de remplissage : 150 mm

Éléments fournis

• Grille de vidage intégrée pour l’évacuation du produit broyé.
• Bouchon d’évacuation d’eau avec crépine (filtre de protection).
• Bouchon de broyage avec revêtement en Téflon pour une fermeture étanche et résistante.
• Armoire électrique de commande comprenant :
• Minuterie numérique programmable,
• Démarrage progressif et arrêt sécurisé,
• Protections électriques et thermiques intégrées.

Principe de fonctionnement

Le broyeur Alsing RS5509 utilise le mouvement rotatif d’un cylindre garni de boulets pour broyer les matières.

• Le cylindre est chargé avec la matière à broyer, les boulets et l’eau.
• En tournant, les boulets s’entrechoquent et roulent sur les parois, réduisant les particules jusqu’à obtenir une pâte très fine.
• La vitesse lente (40 RPM) assure un broyage en douceur, sans surchauffe.
• Après le temps programmé, la barbotine est vidée via la grille de sortie et la crépine.

Résultat : une pâte céramique fluide, homogène et sans grumeaux, prête pour le coulage ou l’émaillage.

Avantages

• Haute qualité de broyage : granulométrie fine et homogène.
• Revêtement en alumine à 92,7 % : excellente résistance et pureté du produit.
• Structure robuste en acier épais, découpée au laser.
• Commande numérique : cycles programmables, répétables et sûrs.
• Faible niveau sonore grâce à la transmission par courroies.
• Maintenance simplifiée : accès rapide au cylindre et aux bouchons.
• Compact et fiable : idéal pour les ateliers disposant de peu d’espace.

Capacité de charge en boulets (non inclus)

• Poids total de boulets requis : 175 kg
• Recommandé de répartir en plusieurs tailles pour un broyage optimal :
• 50 mm, 40 mm, 30 mm et 20 mm de diamètre.
• Les boulets peuvent être fournis en céramique d’alumine ou en grès industriel selon le type de produit traité.

Applications

Le RS5509 est conçu pour :

• La préparation d’émaux et d’engobes pour céramique.
• Le broyage d’argiles, oxydes et minéraux.
• L’homogénéisation de barbotines pour coulage ou pressage.
• Les unités de production artisanales ou semi-industrielles, laboratoires ou centres de formation.

Entretien et sécurité

• Vérifier régulièrement l’état du revêtement intérieur en alumine.
• Nettoyer le cylindre après chaque cycle pour éviter le durcissement des résidus.
• Graisser les paliers et contrôler la tension des courroies.
• Ne jamais dépasser la charge maximale recommandée.
• Couper l’alimentation avant toute maintenance.
