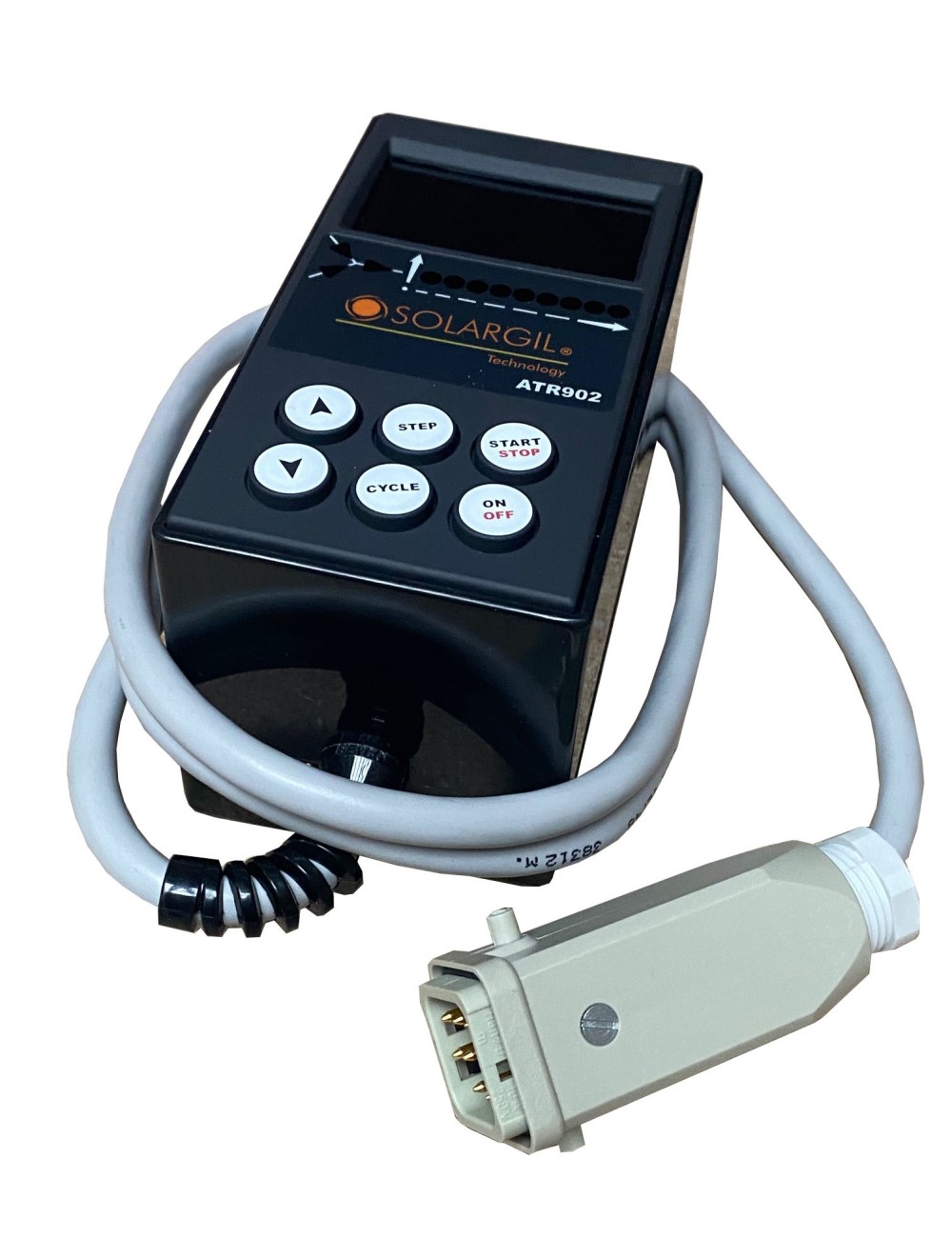

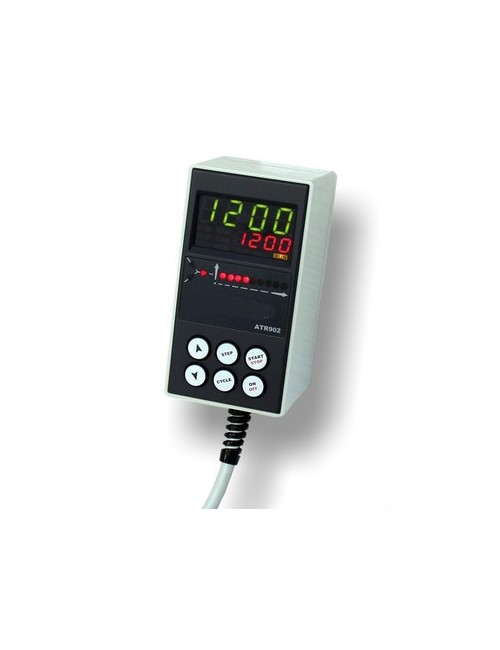

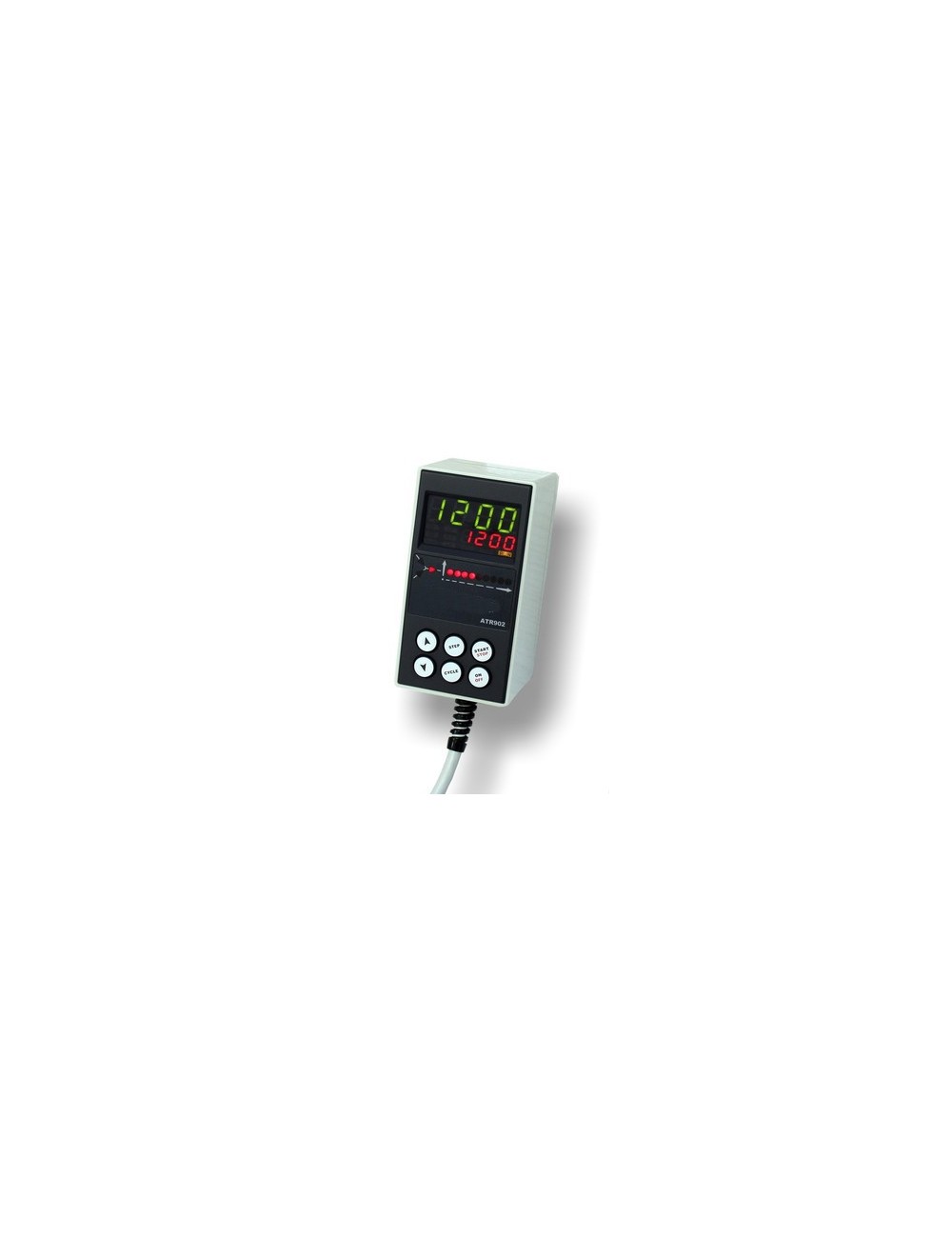

Régulation ATR902 – 12ABC

Référence : REGULATR902

La régulation ATR902 est un contrôleur de température à microprocesseur conçu pour équiper les fours électriques à une zone de contrôle.
Elle constitue l’évolution moderne des anciens modèles ATR900 et ATR901, offrant davantage de précision, de sécurité et de possibilités de programmation.

Cette régulation est idéale pour les fours de céramique, verre, laboratoire, métallurgie, ou toute application nécessitant un contrôle thermique fiable et totalement paramétrable.

Paramètres nécessaires pour l’adapter à votre four

Pour configurer correctement la régulation ATR902, nous devons connaître :

• La température maximale du four
• Le type de sonde / thermocouple installé (Type S, K, J, R, T, E, N)
• La puissance du four en kW

⚠️ Sans ces informations précises, la régulation ne pourra pas fonctionner correctement.

Caractéristiques principales de la régulation ATR902

Programmes de cuisson

• Jusqu’à 15 programmes/courbes de cuisson
• 20 segments par programme
  → Chaque segment permet de régler une température + un temps

Vitesse de chauffe

• De 2 à 999°C/h
• Ou pleine puissance avec la fonction 00.01

Fonctions utiles

• Départ différé : de 0 à 9h59
• Pause cuisson (HOLD)
• Modification des paramètres en cours de cuisson
• Affichage de la consommation électrique en fin de cycle
• Double affichage :

Température réelle du four

Température de consigne programmée

Compatibilité thermocouples

L’ATR902 accepte une large gamme de sondes :

• K (standard 1200°C)
• S (haute température 1450°C)
• J, R, T, E, N
• Autres types sur demande

Affichage par défaut en °C, possible en °F sur demande.

Redémarrage intelligent et sécurités

✔️ Gestion des coupures de courant

• Reprise automatique si la coupure est courte
• Arrêt de sécurité si la coupure dépasse plusieurs heures

✔️ Détection de défauts

• Arrêt automatique si la température de consigne ne peut pas être atteinte (résistances cassées)
  → Détection après 1h30 de dépassement

Caractéristiques électriques et techniques

• Alimentation : 220 V
• 2 sorties relais 8A, permettant :

Commande du contacteur principal ou relais statique

Gestion d’une sécurité sur dépassement de température

Algorithmes de régulation disponibles

• ON/OFF avec hystérésis
• P, PI, PID, PD à durée proportionnelle
• Tuning manuel ou automatique

Fonction régulateur simple

→ Exemple : maintien continu à 900°C

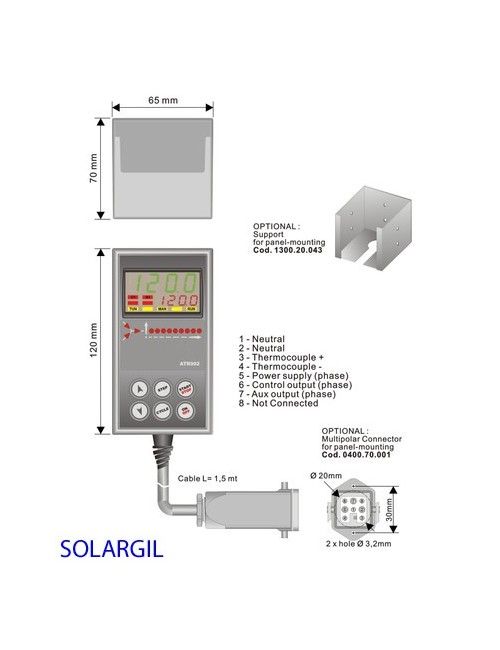

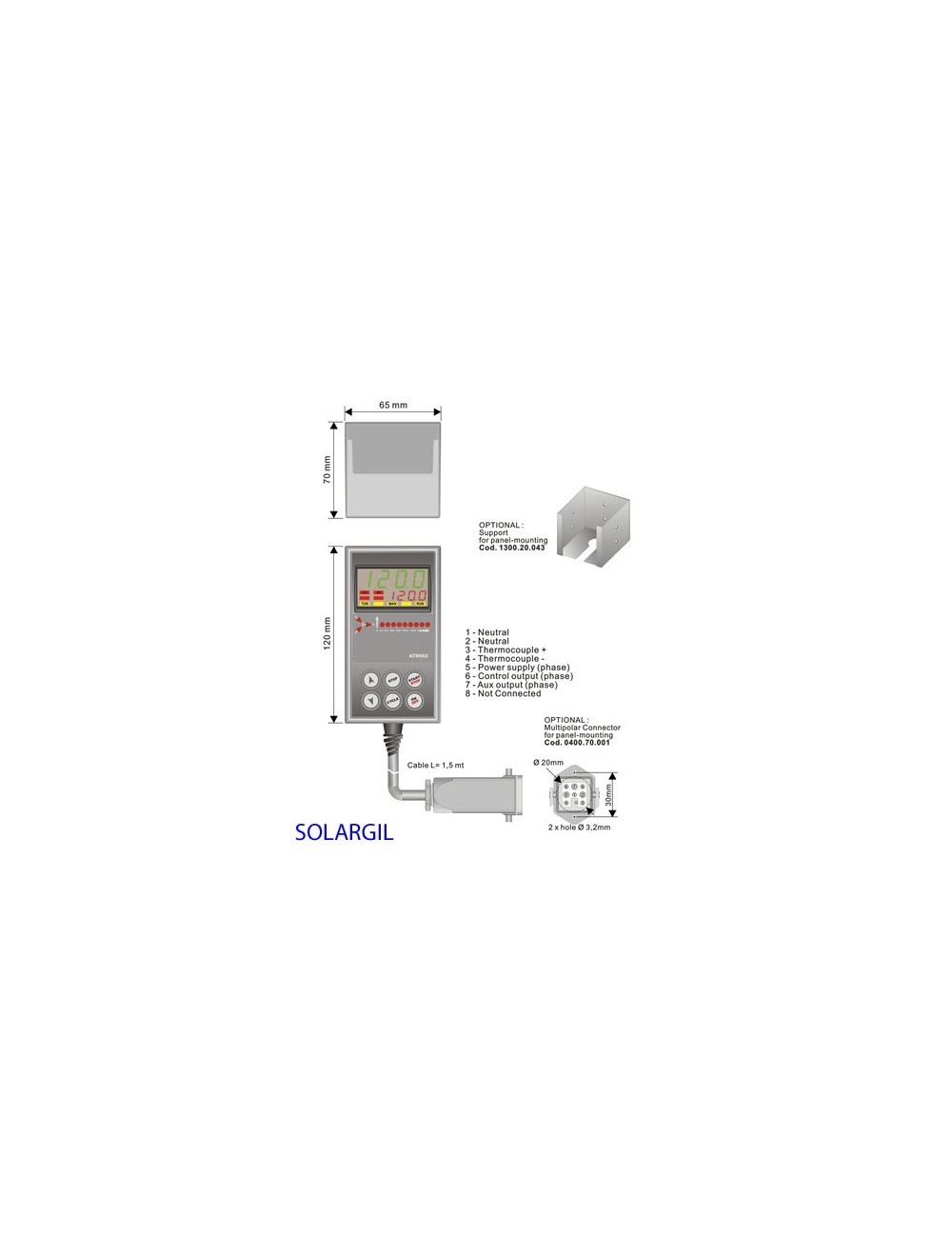

Dimensions et équipement

• Format : 120 × 65 × 65 mm
• Poids : environ 400 g
• Fourni avec câble de raccordement 1300 mm + prise mâle 8 pôles

Option disponible :

• Prise 8 conducteurs pour ATR902 avec câbles

Visualisation des informations pendant et après la cuisson

Pendant la cuisson

En appuyant sur STEP :

• SPu : Température théorique programmée
• WAit s'affiche si le four est en retard par rapport à la consigne
• cHro : Temps écoulé depuis le début de la cuisson
• StXX : Segment en cours (ex. : St01)

Après la cuisson

Toujours via STEP :

• cHro : Temps total de cuisson
• PoUc : Consommation électrique totale

Compatibilité

L’ATR902 peut être adapté sur certains types de fours, selon leurs caractéristiques techniques (sonde, puissance, tension, etc.).
