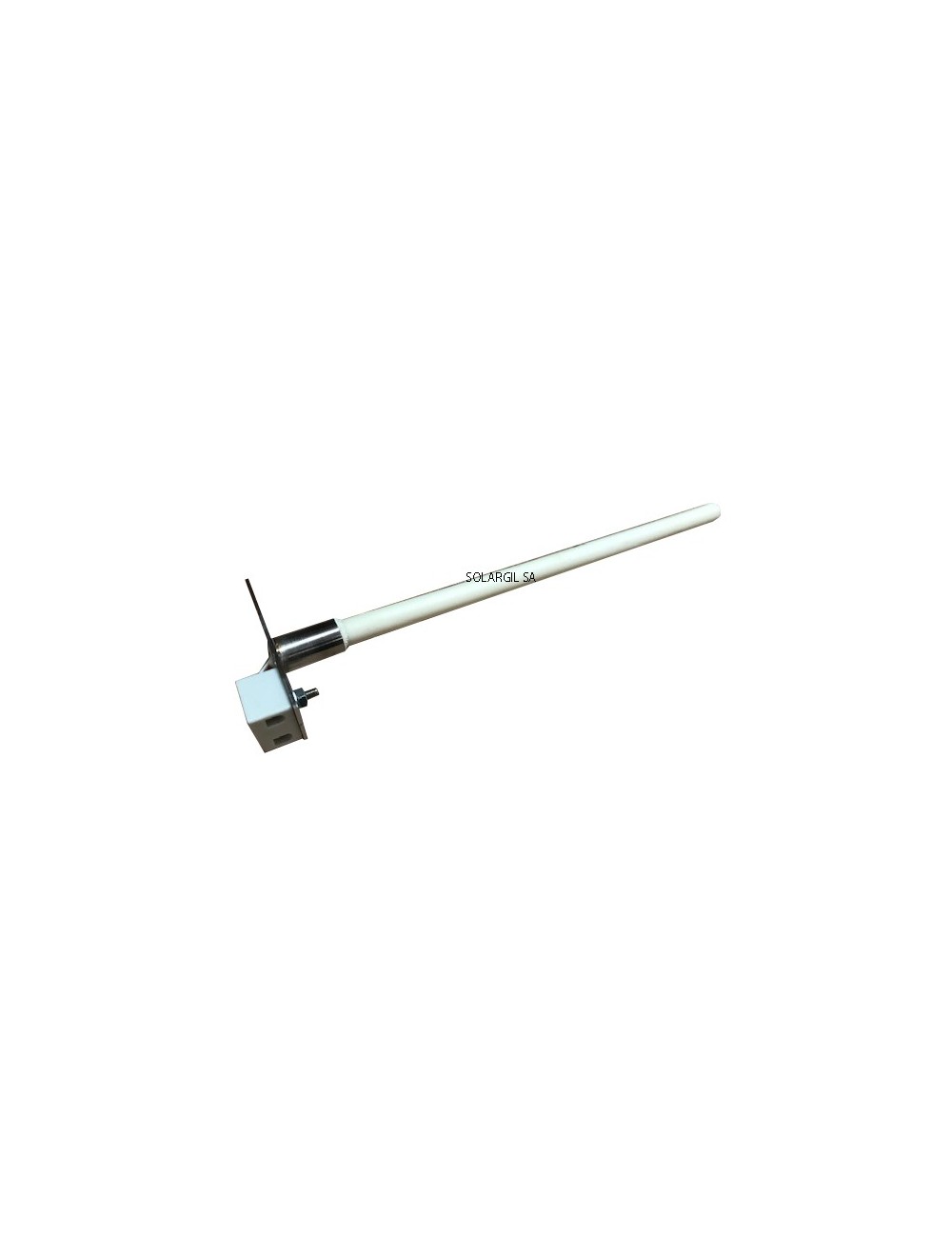

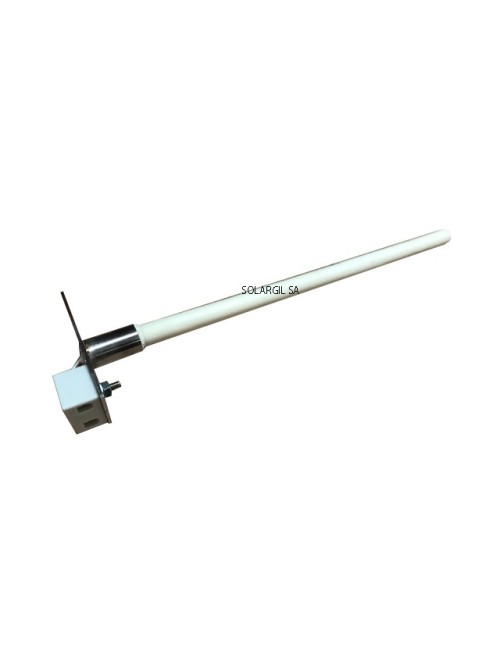

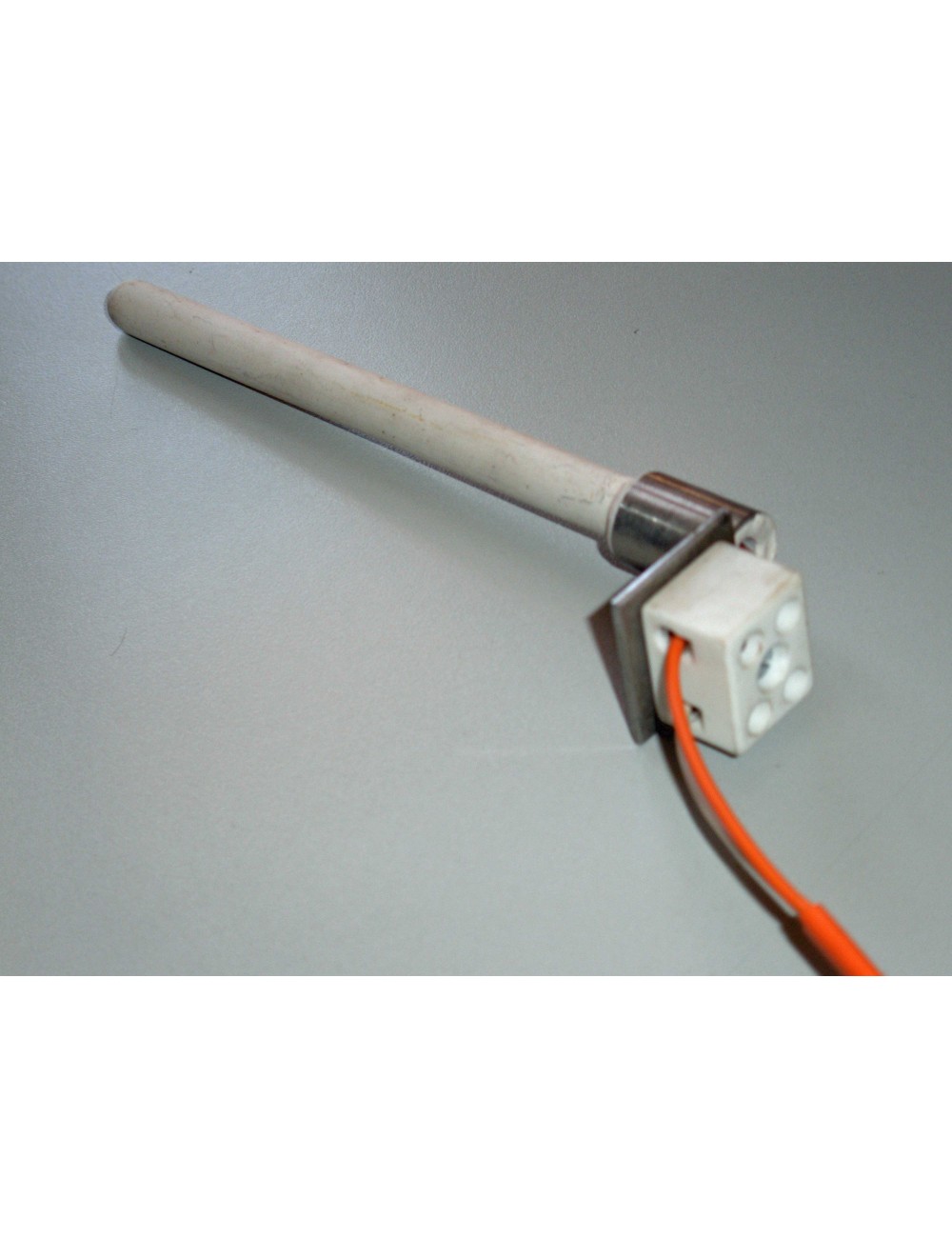

SONDE PYRO. TYPE S 1400° 120MM SANS TETE

La sonde pyrométrique type S 1400°C – 120 mm sans tête (réf. SONDS120) est un thermocouple de haute précision destiné à la mesure de températures élevées jusqu’à 1400°C.
Compacte, fiable et résistante, elle est conçue pour les fours à gaz ou électriques utilisés dans les domaines de la céramique, de la porcelaine, du grès, ainsi que pour les applications industrielles et de laboratoire nécessitant un contrôle thermique stable et précis.

Fonction

Cette sonde, dite pyrométrique, fonctionne selon le principe du thermocouple de type S, composé de deux métaux nobles :

• un fil en Platine pur (Pt),
• et un fil en Platine-Rhodium (PtRh 10%).

Lorsque la jonction entre ces deux fils est exposée à la chaleur, elle génère une tension électrique proportionnelle à la température (effet thermoélectrique).
Ce signal est ensuite mesuré par un indicateur ou régulateur de température pour assurer un suivi précis de la chauffe et du maintien thermique du four.

Le type S est le plus utilisé pour les applications haute température car il combine :

• excellente stabilité dans le temps,
• très faible dérive de mesure,
• résistance à l’oxydation et aux gaz chauds,
• fiabilité jusqu’à 1400°C.

Caractéristiques techniques

Conception et structure

• Tube en alumine (Al₂O₃) :
  Matériau céramique isolant, il protège les fils du thermocouple contre la chaleur, les gaz corrosifs et les dépôts. Il assure une grande stabilité thermique et prolonge la durée de vie du capteur.

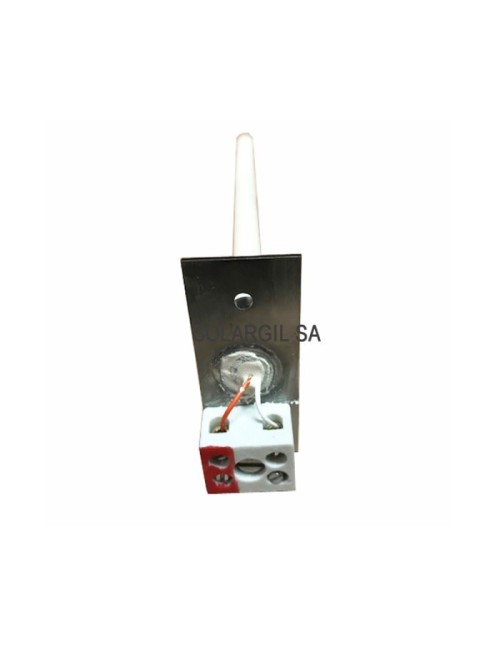

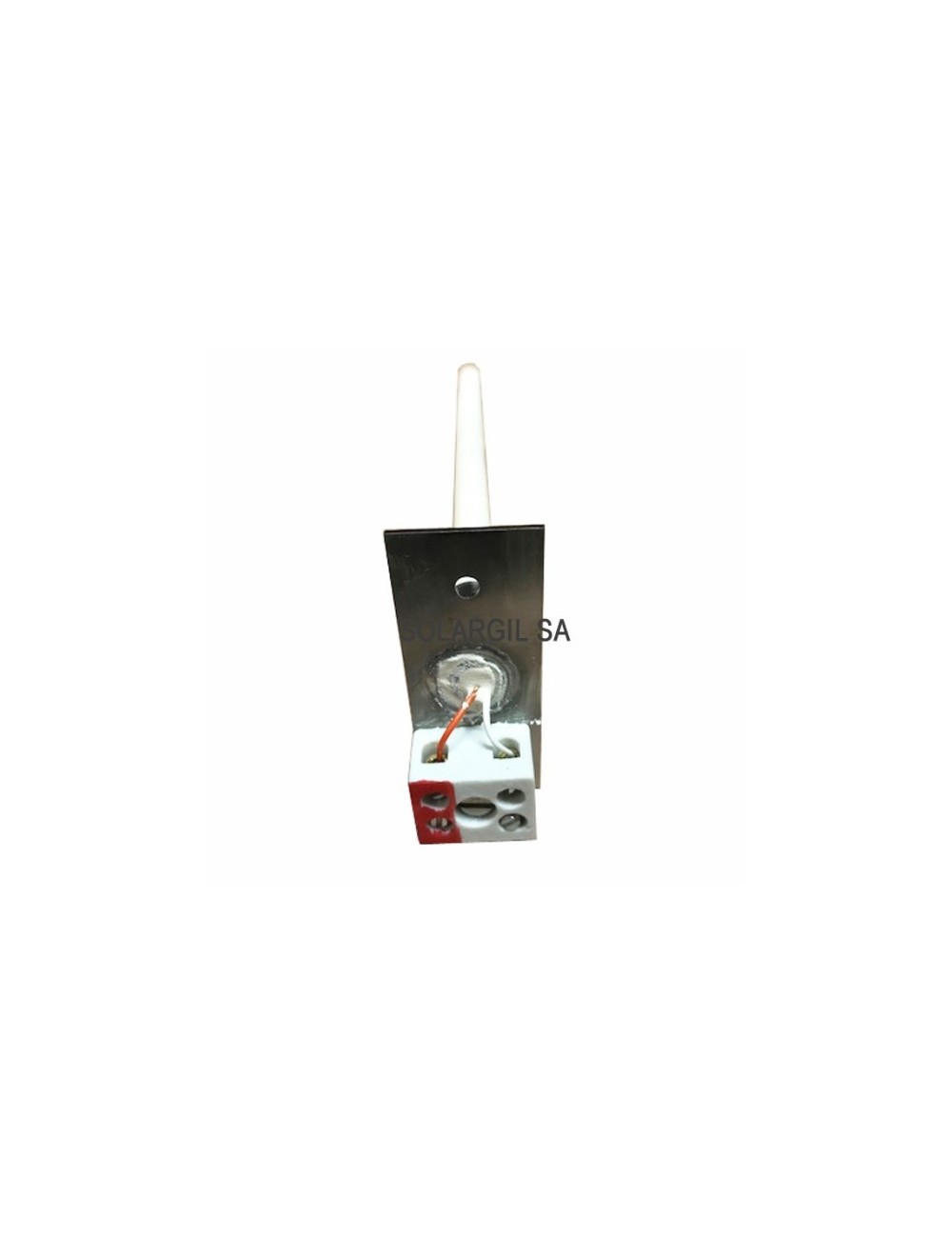

• Domino en porcelaine :
  Permet un raccordement électrique sûr et isolé, résistant aux hautes températures.
• Support en inox :
  Garantit une fixation stable et durable dans le four, tout en résistant mécaniquement à la chaleur et aux vibrations.
• Absence de tête :
  Confère à la sonde un format compact, idéal pour les montages à espace restreint ou les remplacements rapides.

Applications

• Fours de céramique et poterie : cuisson du grès, porcelaine, faïence, terres réfractaires.
• Fours industriels : traitement thermique, fusion, recuit, séchage.
• Laboratoires de matériaux ou de contrôle qualité.
• Fours à gaz et électriques haute température, nécessitant une mesure de précision jusqu’à 1400°C.

Précautions d’utilisation

• Manipuler avec soin : la protection en alumine est fragile et peut se fissurer en cas de choc.
• Ne pas dépasser 1400°C, température maximale d’utilisation.
• Fixer solidement la sonde sur son support inox avant la mise en chauffe.
• Vérifier la polarité lors du branchement pour garantir une lecture correcte.
• Éviter tout contact direct du tube avec la flamme ou des matériaux fondus.

Avantages

• Mesure précise et stable jusqu’à 1400°C.
• Grande résistance à la chaleur, aux gaz et à l’oxydation.
• Protection efficace grâce au tube en alumine.
• Connexion fiable par domino en porcelaine isolé.
• Montage simple et compact sans tête.
• Support inox robuste, assurant un maintien durable.

Résumé produit

SONDE PYROMÉTRIQUE TYPE S – 1400°C – 120 MM – SANS TÊTE

• Type : S (Platine-Rhodium / Platine)
• Longueur : 120 mm
• Diamètre : 10 mm
• Fil : 0,2 mm
• Protection : alumine (résiste à 1500°C)
• Connexion : domino en porcelaine
• Support : inox
• Température max. : 1400°C
• Référence : SONDS120
• Utilisation : fours gaz ou électriques, cuisson céramique, grès, porcelaine, laboratoire
