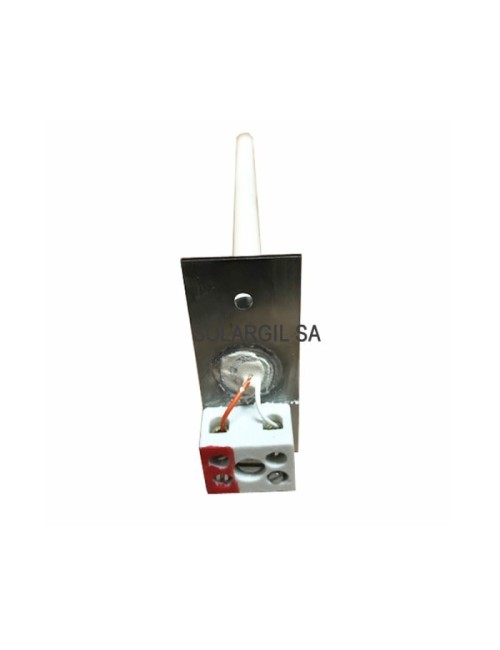

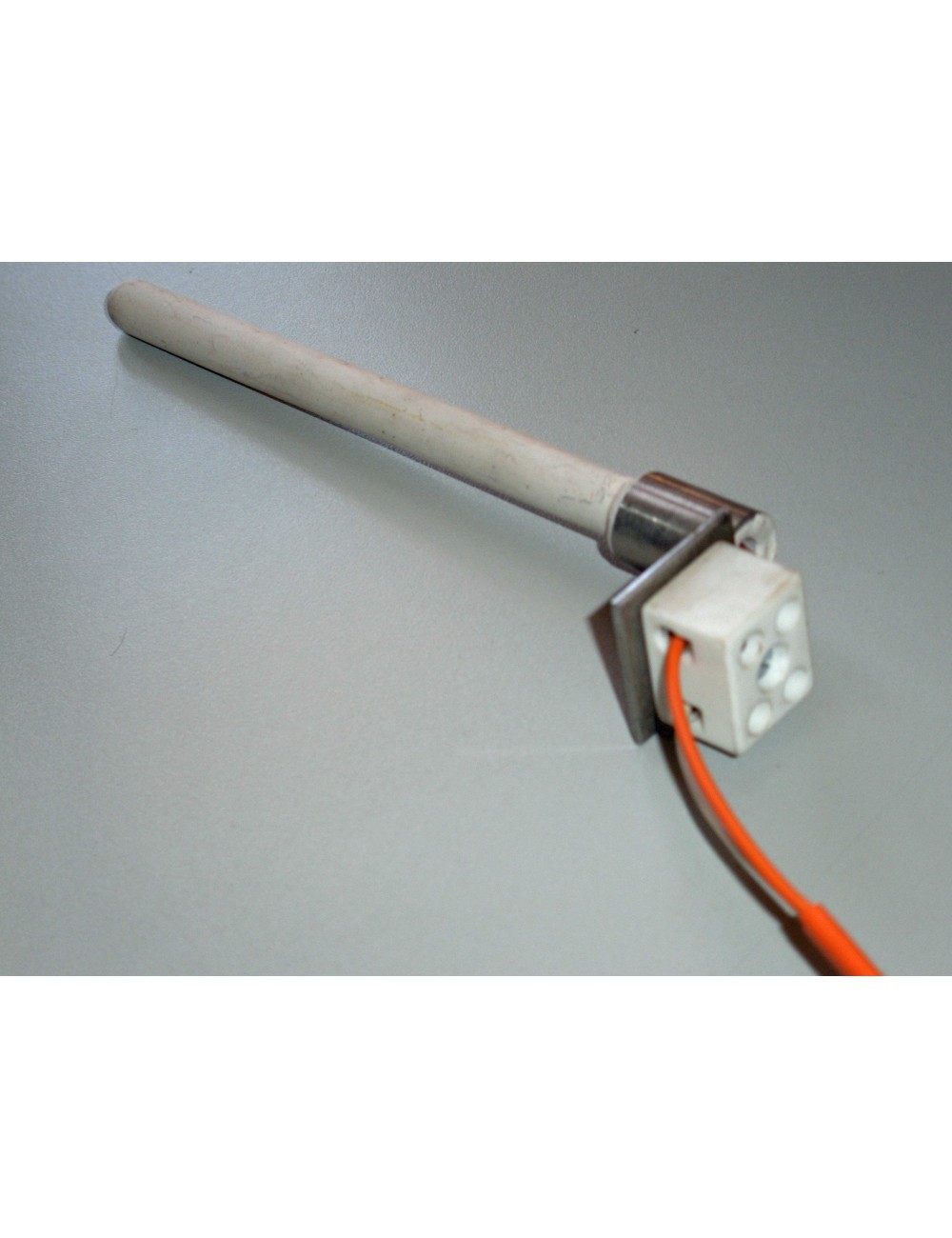

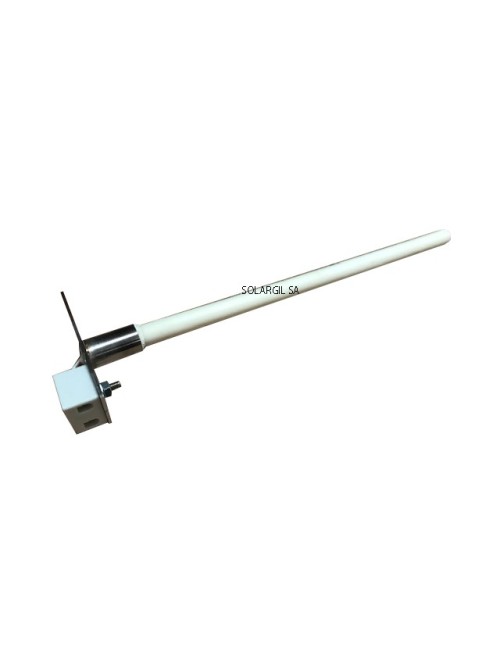

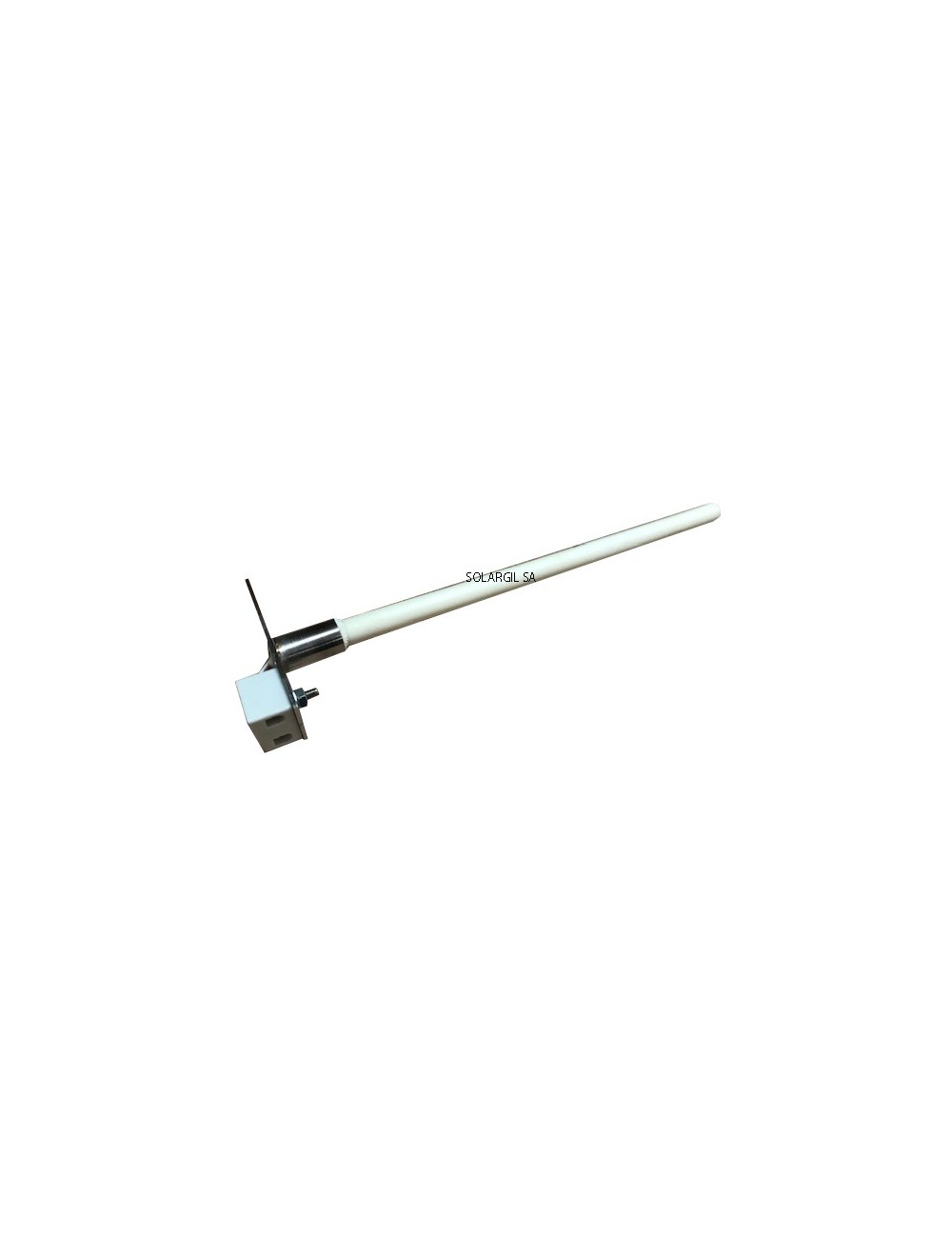

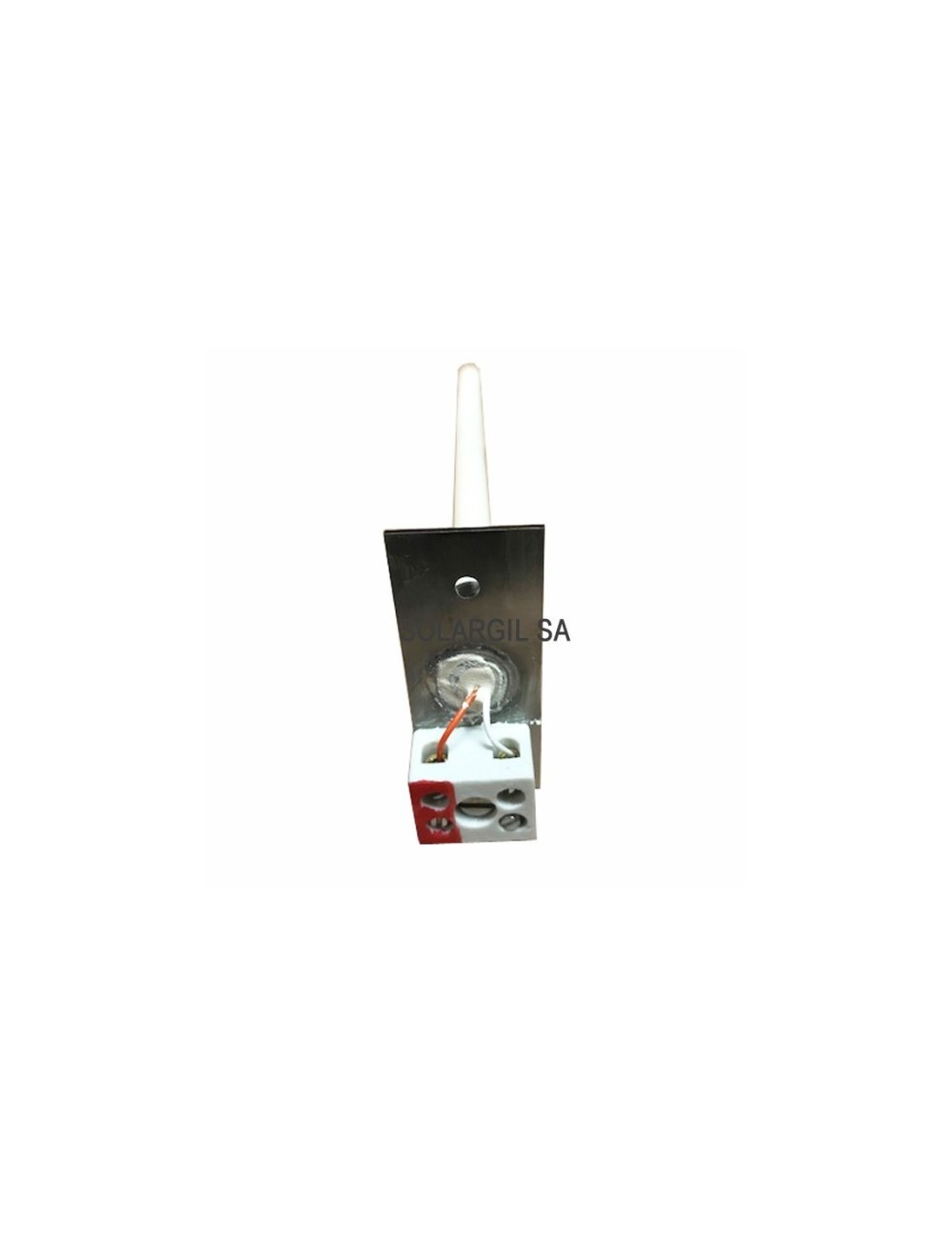

SONDE PYRO. TYPE S 1400° 160MM SANS TETE

La sonde pyrométrique type S 1400°C – 160 mm sans tête (réf. SONDS160) est un thermocouple de haute précision conçu pour la mesure de température dans les fours haute température.
Fabriquée par Solargil, cette sonde est utilisée pour le contrôle thermique précis des fours à gaz ou électriques, notamment les modèles KEOS 91 et 160 litres ainsi que toute la gamme des fours PLUTON.
Elle allie précision, stabilité et robustesse, tout en offrant une conception compacte et durable.

Fonction

La sonde pyrométrique type S est un thermocouple à métaux nobles, constitué de :

• un fil en Platine pur (Pt),
• et un fil en Platine-Rhodium 10% (PtRh10).

Lorsque la jonction entre ces deux métaux est exposée à la chaleur, elle produit une tension électrique proportionnelle à la température (principe de l’effet Seebeck).
Ce signal est ensuite mesuré par un indicateur ou un régulateur de température.

Le type S est le plus utilisé dans les applications industrielles et céramiques à haute température, car il offre :

• une grande stabilité thermique,
• une excellente précision jusqu’à 1400°C,
• et une longue durée de vie, même en usage continu.

Caractéristiques techniques

Structure et conception

• Tube de protection en alumine :
  La céramique d’alumine (Al₂O₃) protège les fils du thermocouple contre les hautes températures, les gaz de combustion et la corrosion.
  Elle garantit une mesure fiable et stable dans le temps.
• Domino en porcelaine :
  Assure une connexion électrique sûre et isolée, capable de résister à la chaleur.
• Support en inox :
  Permet un montage solide et durable, tout en offrant une bonne résistance mécanique.
• Conception sans tête :
  Compacte, elle facilite l’intégration dans les fours et réduit l’encombrement, tout en améliorant la dissipation thermique de la jonction.

Applications

• Fours KEOS 91 L et 160 L (montage d’origine).
• Fours de la gamme PLUTON.
• Fours de céramique et poterie (cuisson du grès, de la porcelaine, de la faïence).
• Fours industriels et de laboratoire pour la fusion, le recuit ou le traitement thermique.
• Toute application nécessitant un contrôle précis et stable de la température jusqu’à 1400°C.

Précautions d’utilisation

• Manipuler avec soin : le tube d’alumine est fragile et peut se fissurer en cas de choc ou de flexion.
• Fixer solidement la sonde sur son support inox avant la mise en chauffe.
• Ne pas dépasser 1400°C, température maximale d’utilisation.
• Respecter la polarité des fils lors du raccordement.
• Éviter tout contact du tube avec les flammes ou les matériaux fondus.

Avantages

• Grande précision de mesure jusqu’à 1400°C.
• Haute stabilité thermique et excellente durée de vie.
• Protection renforcée par tube en alumine.
• Montage compact sans tête (gain de place).
• Connexion fiable via domino en porcelaine isolé.
• Support inox robuste, garantissant un positionnement stable dans le four.
• Modèle d’origine pour les fours Solargil KEOS et PLUTON, garantissant une compatibilité parfaite.

Résumé produit

SONDE PYROMÉTRIQUE TYPE S – 1400°C – 160 MM – SANS TÊTE

• Type : S (Platine-Rhodium / Platine)
• Longueur : 160 mm
• Diamètre : 10 mm
• Fil : 0,2 mm
• Protection : alumine (résiste à 1500°C)
• Connexion : domino en porcelaine
• Support : inox
• Température max. : 1400°C
• Référence : SONDS160
• Montage d’origine : fours KEOS 91 & 160 L, fours PLUTON
