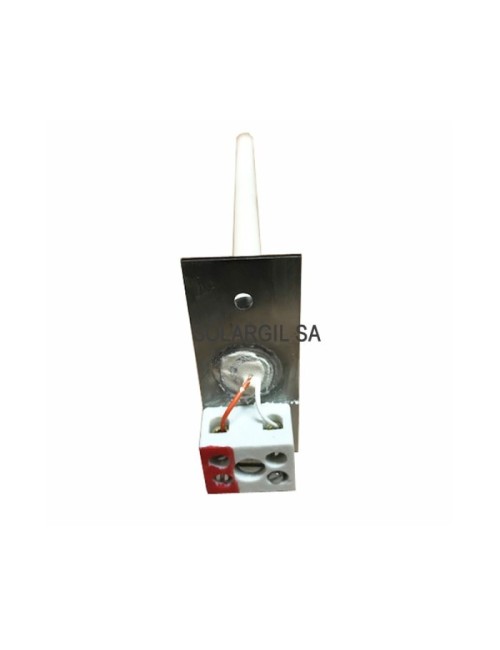

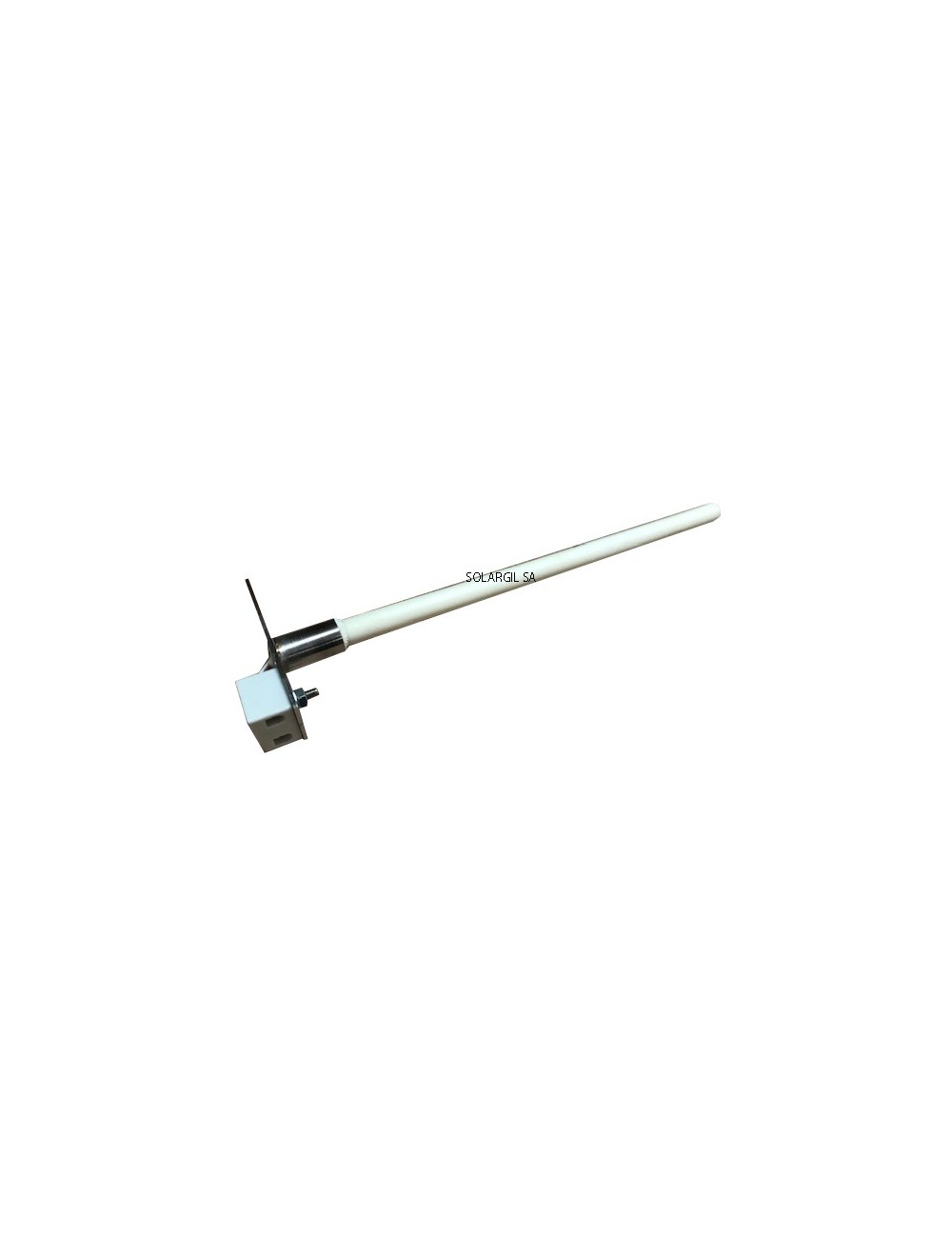

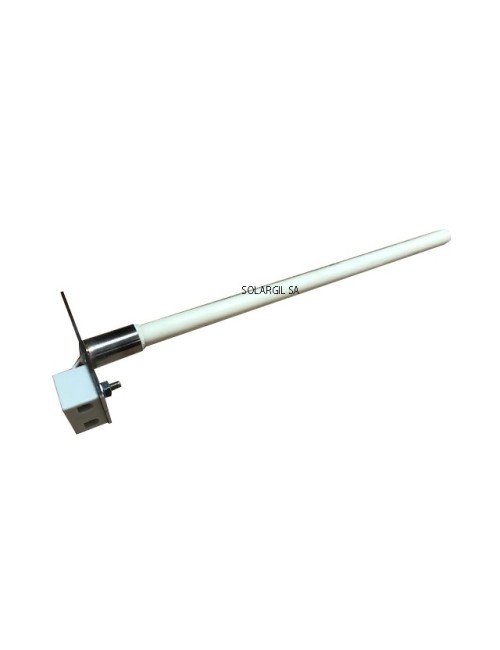

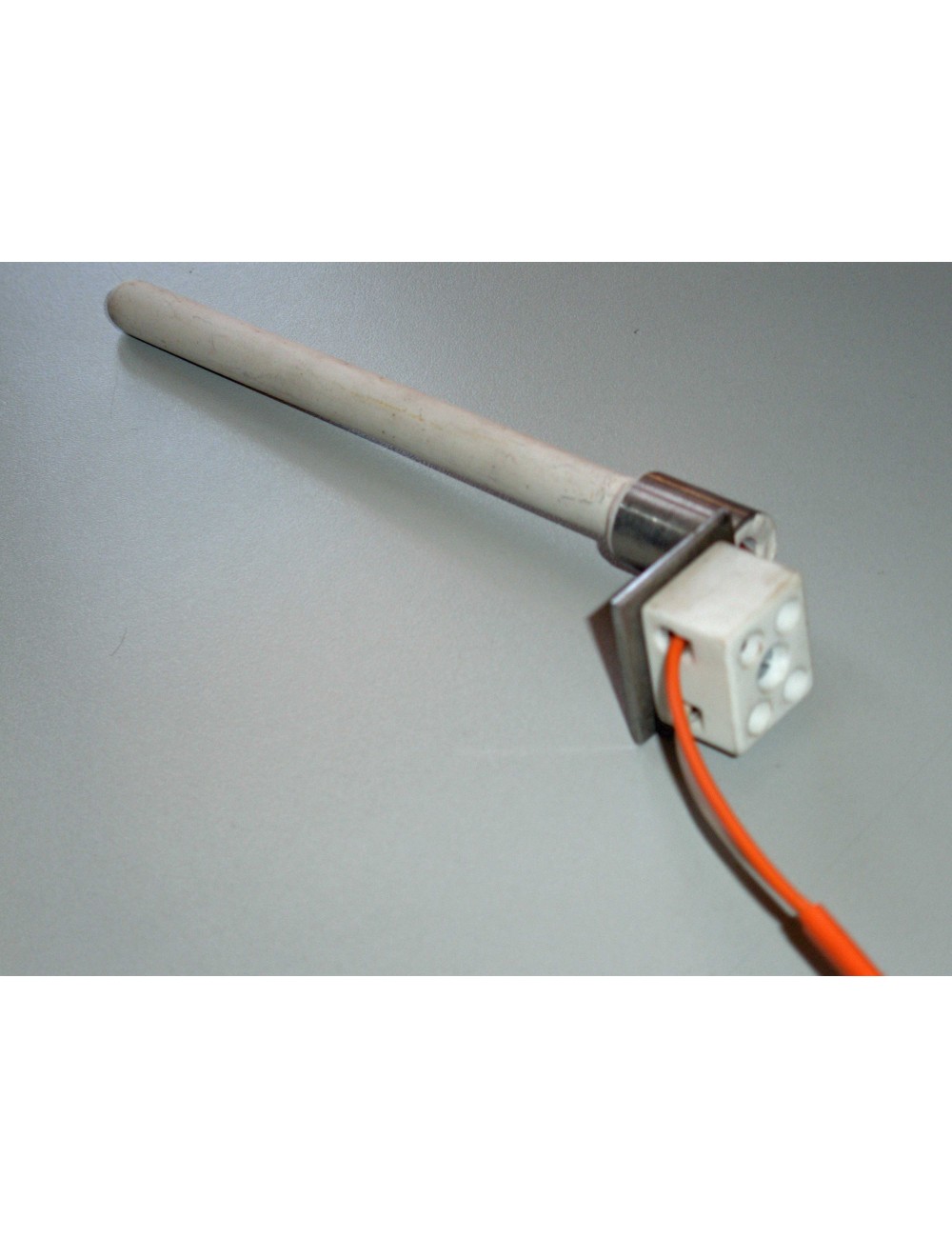

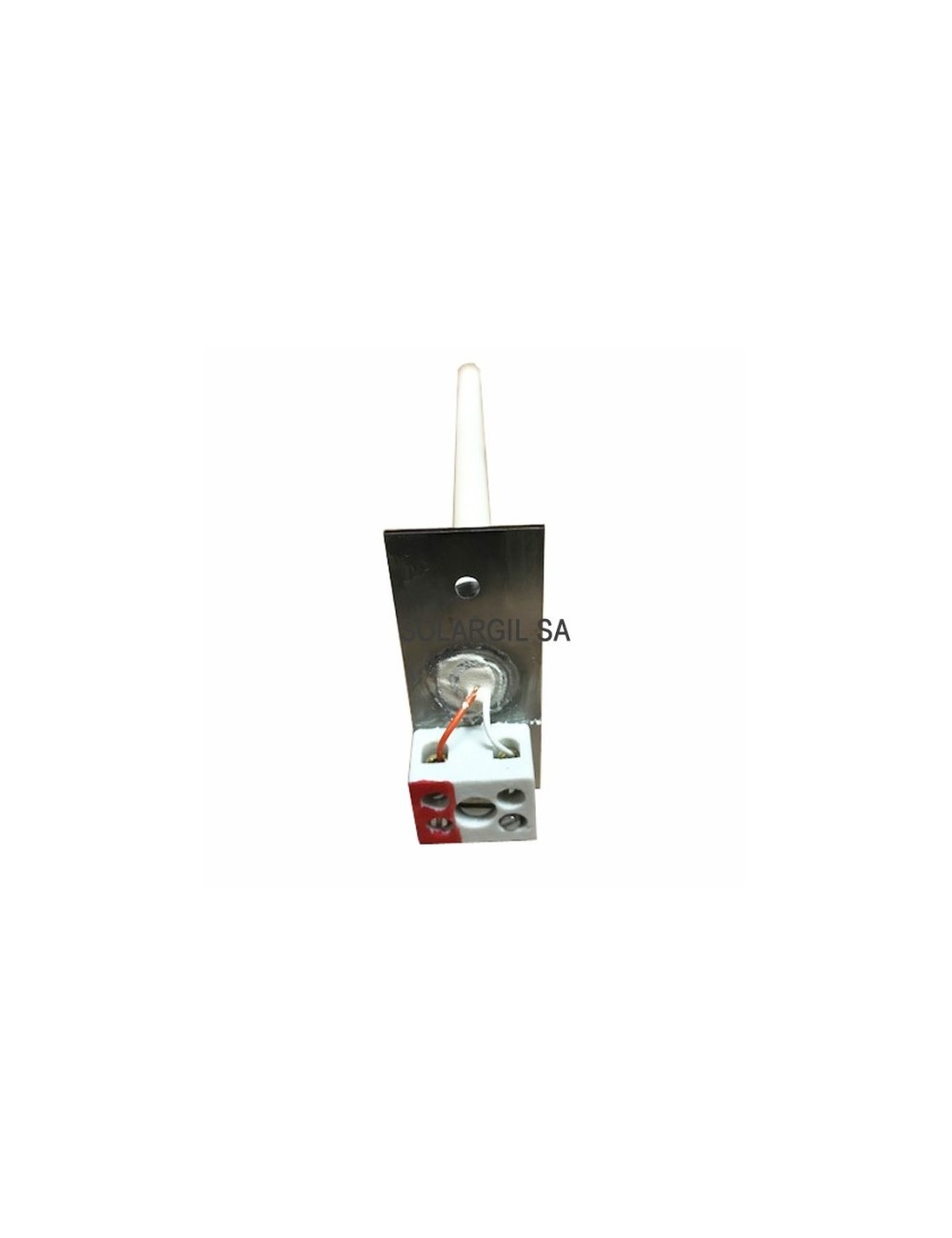

Sonde pyrométrique type S 1400°C – 230 mm sans tête

Réf. : SONDS230T

La sonde pyrométrique SONDS230T Solargil est un thermocouple de type S (Platine-Rhodium / Platine) conçu pour la mesure précise et stable de la température jusqu’à 1400°C.
Compacte et robuste, elle est utilisée comme sonde d’origine sur les fours SBM 1300°C, et convient également à de nombreux autres fours à gaz ou électriques destinés à la cuisson de céramique, grès ou porcelaine.
Sa conception sans tête facilite son intégration directe sur support inox, tout en assurant une fiabilité et une longévité maximales.

Description générale

La SONDS230T est un thermocouple de haute précision destiné au contrôle et à la régulation de la température à l’intérieur des fours haute température.
Elle repose sur le principe du thermocouple type S, constitué de deux fils de métaux nobles :

• un fil en Platine pur (Pt),
• un fil en Platine-Rhodium (PtRh 10%).

La jonction entre ces deux fils produit une tension électrique proportionnelle à la température, interprétée par un indicateur, régulateur ou contrôleur électronique compatible.
Le type S est reconnu dans l’industrie pour sa grande stabilité, sa résistance à l’oxydation, et sa longue durée de vie dans les environnements thermiques extrêmes.

Caractéristiques techniques

Structure et conception

• Tube de protection en alumine :
  Protège les fils internes du thermocouple contre les gaz chauds, la corrosion et les dépôts. Ce matériau céramique assure une excellente isolation électrique et thermique, tout en résistant à des températures très élevées.
• Domino en porcelaine :
  Offre une connexion sécurisée et isolée, idéale pour les environnements à forte chaleur.
• Support en inox :
  Permet la fixation stable de la sonde sur la paroi du four, garantissant un maintien parfait et une résistance mécanique élevée.
• Absence de tête :
  Rend la sonde plus compacte et adaptée aux espaces restreints. Elle permet également une meilleure dissipation de la chaleur dans la zone de raccordement.

Applications

• Fours SBM 1300°C (sonde installée d’origine).
• Fours à gaz ou électriques pour la cuisson du grès, de la porcelaine ou de la faïence.
• Fours de laboratoire pour essais de matériaux ou contrôles thermiques.
• Applications industrielles haute température (fusion, recuit, traitement thermique, etc.).

Précautions d’utilisation

• Manipuler avec précaution : la protection en alumine est fragile et peut se fissurer en cas de choc ou de flexion.
• Ne pas dépasser 1400°C, température limite du thermocouple.
• Fixer correctement la sonde sur le support inox avant toute utilisation.
• Vérifier la polarité du branchement lors de la connexion au régulateur.
• Éviter tout contact direct du tube avec les flammes ou les matériaux fondus.

Avantages

• Haute précision et stabilité de mesure jusqu’à 1400°C.
• Grande longévité grâce à l’utilisation de métaux nobles et à la protection en alumine.
• Montage simple et fiable sur support inox.
• Connexion sécurisée par domino en porcelaine.
• Remplacement direct pour les fours SBM 1300°C.
• Format compact sans tête, facilitant l’intégration dans les fours à faible espace disponible.

Résumé produit

SONDE PYROMÉTRIQUE TYPE S – 1400°C – 230 MM – SANS TÊTE

• Type : S (Platine-Rhodium / Platine)
• Longueur : 230 mm
• Diamètre : 10 mm
• Fil : 0,2 mm
• Protection : alumine (résiste jusqu’à 1500°C)
• Connexion : domino porcelaine
• Support : inox
• Température max. : 1400°C
• Montage d’origine sur fours SBM 1300°C
• Référence : SONDS230T
