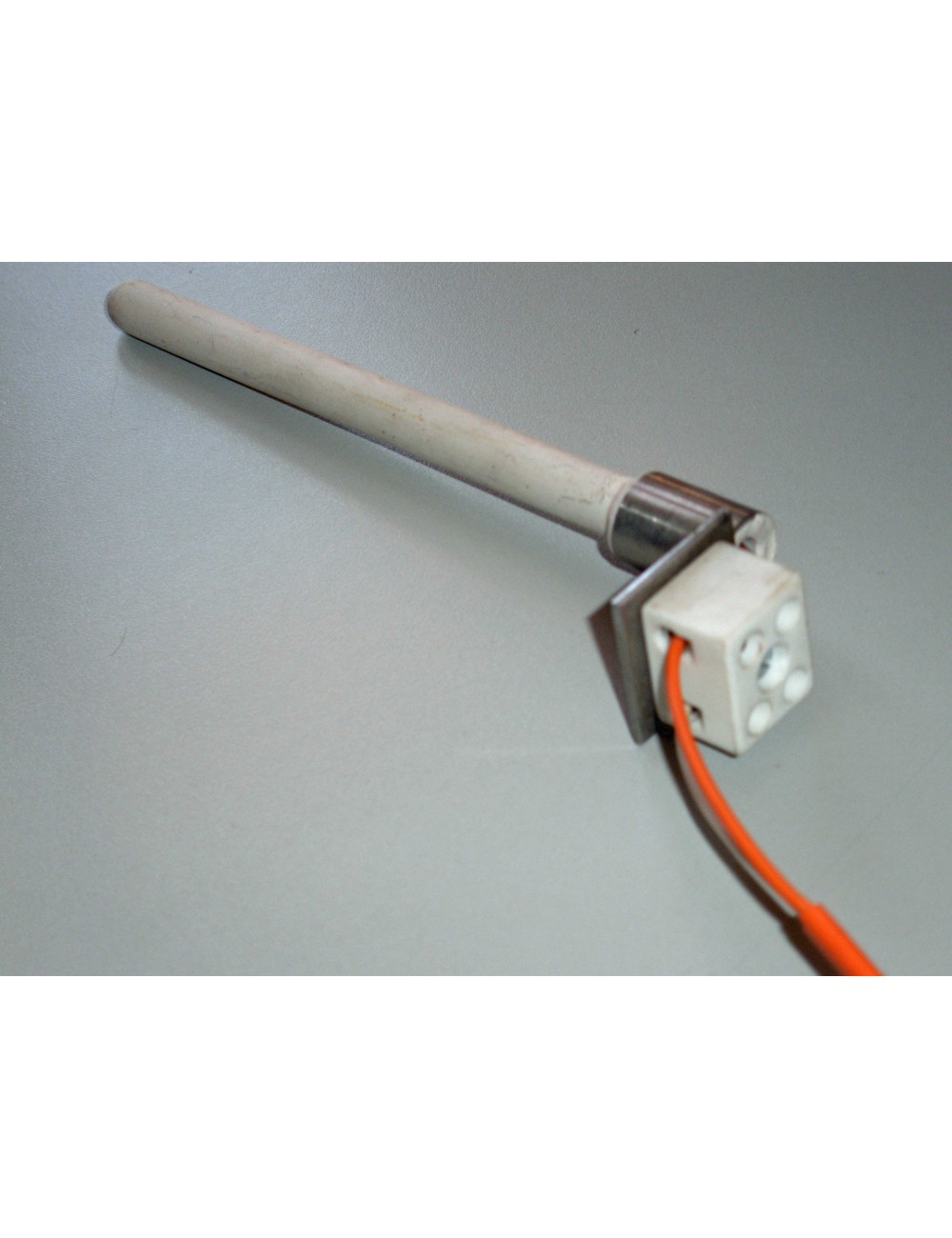

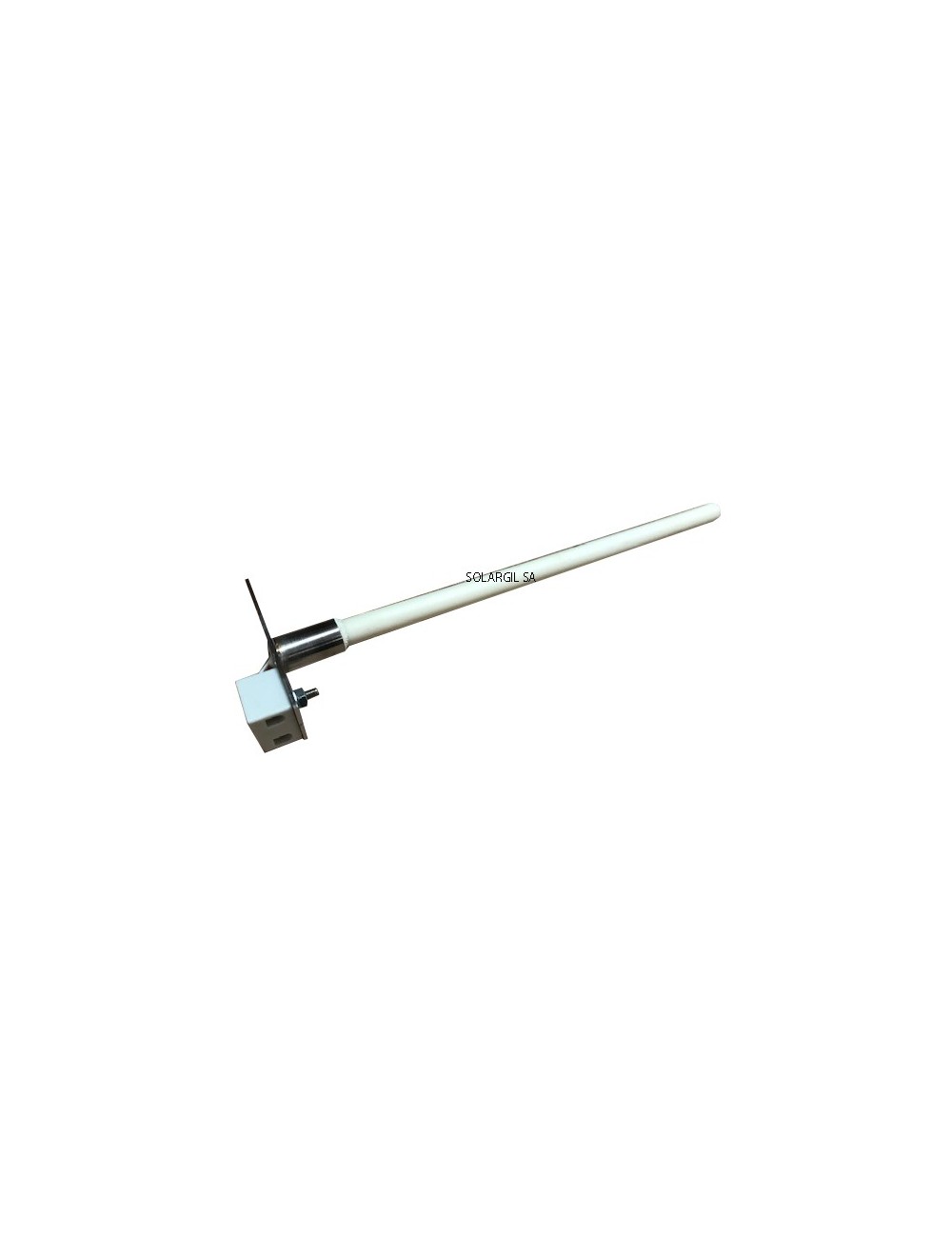

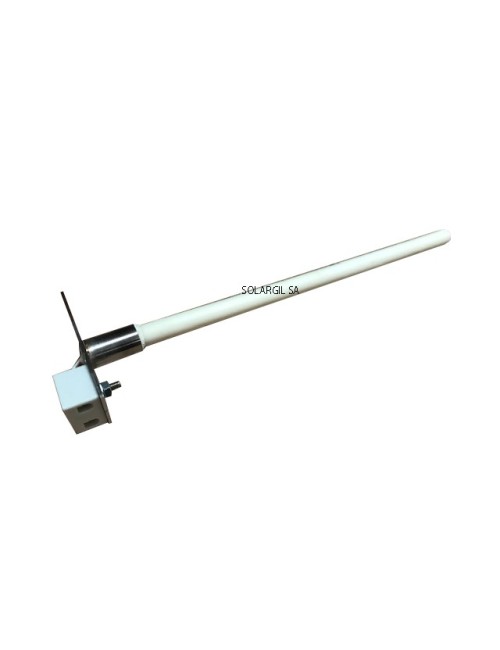

Sonde pyrométrique type S 1400°C – 300 mm sans tête

Réf. : SONDS300ST

La sonde pyrométrique SONDS300ST est un thermocouple haute température de type S (Platine-Rhodium / Platine), conçue pour la mesure précise et stable des températures jusqu’à 1400°C.
Compacte, sans tête de protection, elle est particulièrement adaptée aux fours à gaz ou électriques, et plus généralement à toutes les applications de contrôle thermique en atmosphère haute température (cuisson du grès, porcelaine, verre, métaux, etc.).

Description générale

Cette sonde, dite pyrométrique, sert à mesurer la température réelle à l’intérieur d’un four ou d’une enceinte chaude.
Le type S, composé d’un fil de platine pur (Pt) et d’un fil de platine-rhodium 10% (PtRh10), est l’un des thermocouples les plus précis et stables pour les hautes températures.
Il est utilisé dans les milieux où la fiabilité et la répétabilité de mesure sont essentielles.

La SONDS300ST, de par sa conception sans tête, offre un format compact et léger, idéal pour les installations nécessitant un encombrement réduit ou un montage direct sur support inox.

Caractéristiques techniques

Structure et matériaux

• Tube de protection en alumine : protège les conducteurs de mesure contre la chaleur extrême, les gaz de combustion et la corrosion.

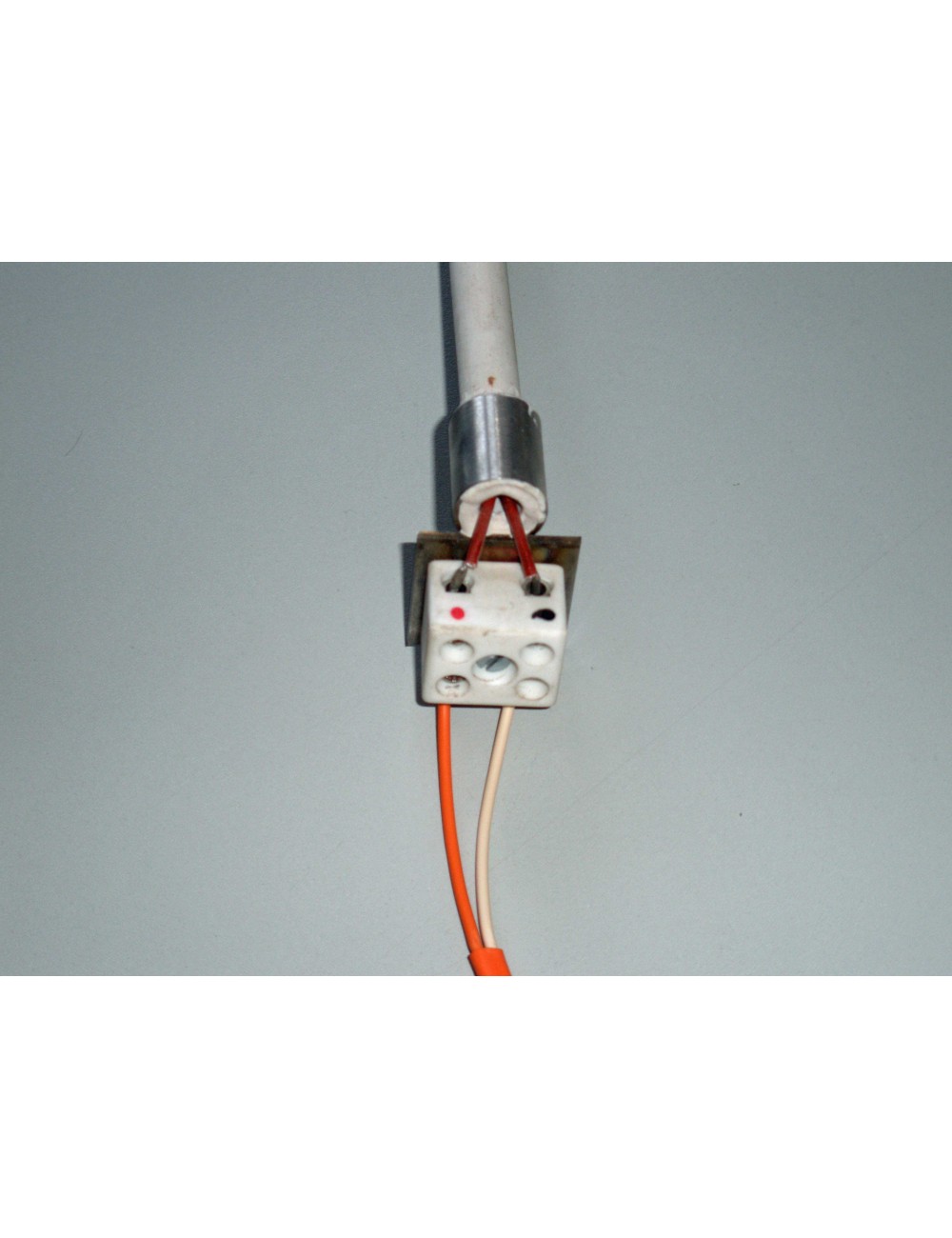

• Domino en porcelaine : permet un raccordement isolé, sûr et durable aux câbles de mesure.
• Support en inox : maintient la sonde solidement dans le four, tout en offrant une excellente résistance mécanique et à la chaleur.
• Absence de tête : réduit le poids et simplifie le montage, notamment dans les environnements à espace restreint.

Principe de fonctionnement

Le thermocouple type S génère une tension électrique proportionnelle à la température au niveau du point de jonction entre les deux fils de métaux nobles.
Ce signal est ensuite interprété par un indicateur, régulateur ou système d’acquisition.
Le type S est très utilisé pour :

• sa précision (écart minime même à haute température),
• sa stabilité dans le temps,
• sa résistance à l’oxydation dans les environnements chauds.

Applications typiques

• Fours de céramique et de poterie (cuisson du grès, de la porcelaine, de la faïence).
• Fours industriels (traitement thermique, fusion, recuit, séchage à haute température).
• Laboratoires de recherche et de matériaux.
• Processus de contrôle thermique nécessitant précision et robustesse.

Précautions d’emploi

• Manipuler avec soin : la protection en alumine est fragile (éviter les chocs ou torsions).
• Ne jamais serrer ou plier le tube céramique.
• Fixer solidement la sonde sur le support inox pour garantir une position stable dans le four.
• Respecter la polarité des fils lors du raccordement au régulateur.
• Ne pas dépasser la température maximale de 1400°C.

Avantages

• Grande précision et stabilité des mesures jusqu’à 1400°C.
• Résistance élevée aux environnements thermiques sévères.
• Conception compacte sans tête → montage simplifié.
• Protection efficace grâce au tube en alumine et au support inox.
• Connexion sécurisée via domino en porcelaine.

Résumé produit

SONDE PYROMÉTRIQUE TYPE S – 1400°C – 300 MM – SANS TÊTE

• Type : S (Pt-Rh / Pt)
• Longueur : 300 mm
• Diamètre : 10 mm
• Fil : 0,2 mm
• Protection : alumine (résiste jusqu’à 1500°C)
• Branchement : domino porcelaine
• Montage : support inox
• Température max. : 1400°C
• Référence : SONDS300ST
• Utilisation : fours gaz ou électriques, applications haute température
