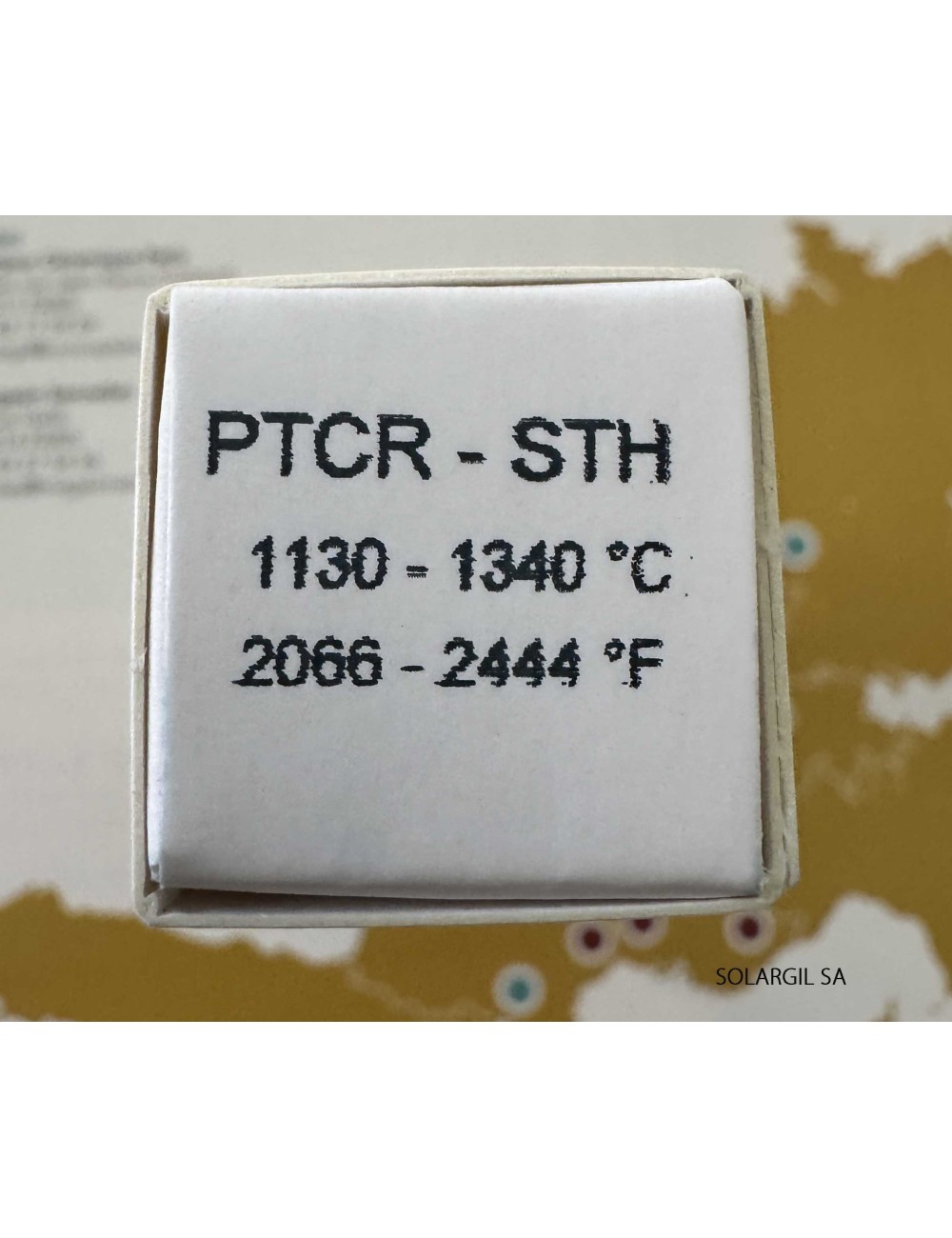

ANNEAUX DE TEMPERATURE PTCR-STH 1130°-1340°C BTE DE 15 U

ANNEAUX DE TEMPÉRATURE PTCR-STH 1130°–1340°C — Boîte de 15 unités

Référence : PTCRSTH

Description générale

Les anneaux de température PTCR-STH (Process Temperature Control Rings) sont des indicateurs céramiques de cuisson destinés au contrôle précis de la température réelle atteinte à l’intérieur de votre four.
Ils permettent de vérifier et d’enregistrer la chaleur effectivement reçue par vos pièces lors de la cuisson, prenant en compte à la fois :

• Le rayonnement thermique,
• Le transfert de chaleur par contact et convection.

Contrairement aux sondes qui mesurent uniquement la température de l’air ou d’un point précis, les anneaux PTCR mesurent la température intégrée subie par la pièce elle-même, offrant ainsi une indication fiable, représentative et répétable du processus de cuisson.

Principe de fonctionnement

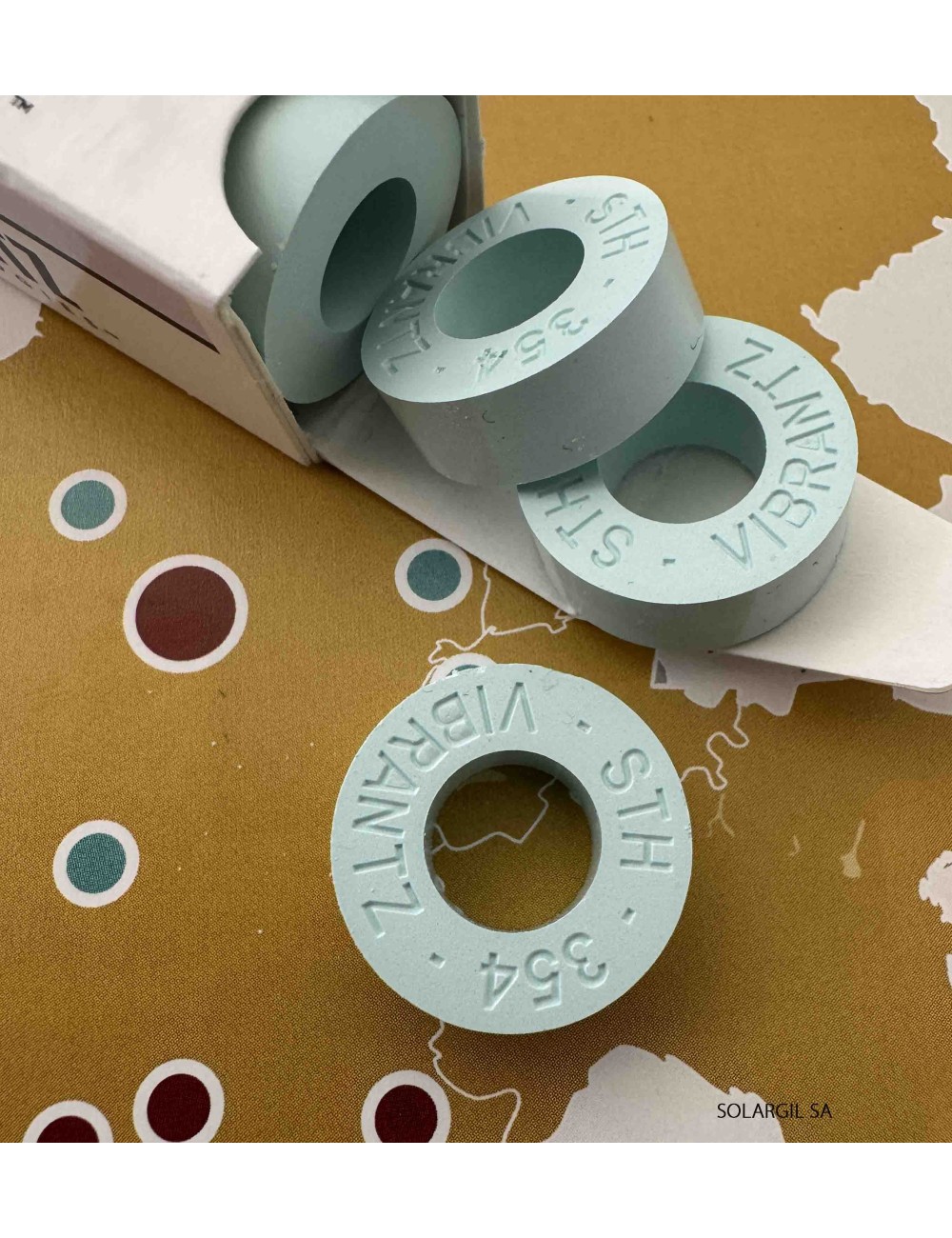

Chaque anneau PTCR est fabriqué en céramique calibrée.
Lors de la cuisson :

1. L’anneau se rétracte progressivement en fonction de la température réelle atteinte et du temps d’exposition.
2. Après le refroidissement complet du four, on mesure le diamètre final de l’anneau.
3. Ce diamètre correspond, à l’aide d’une table de correspondance, à la température exacte atteinte pendant le cycle de cuisson.

Ainsi, la variation dimensionnelle devient un indicateur direct et précis de la température réellement enregistrée au cœur du four.

Caractéristiques techniques

Méthode d’utilisation

1. Placement des anneaux :

• Disposez les anneaux directement sur les plaques d’enfournement ou sur les pièces à cuire.
• Évitez tout contact avec des zones de forte circulation d’air ou proches des parois métalliques pour ne pas fausser la mesure.

1. Répartition recommandée :

• Placez au minimum un anneau à 2 cm de la ou des sondes de votre four pour comparer la température mesurée et la température réelle.
• Disposez au moins trois anneaux :
• un en partie basse,
• un au centre (mi-hauteur),
• un en partie haute de votre charge.

Pour les fours de grande taille, multipliez les anneaux sur les trois hauteurs (avant, milieu, arrière) afin d’évaluer l’homogénéité thermique.

1. Mesure après cuisson :

• Laissez refroidir complètement le four.
• Mesurez le diamètre intérieur de chaque anneau à l’aide d’un pied à coulisse précis.
• Comparez les valeurs avec le tableau d’étalonnage du fabricant pour obtenir la température réelle atteinte.

Avantages principaux

• ✅ Mesure directe de la température reçue par la pièce, non seulement de l’air ambiant.
• ✅ Grande précision et reproductibilité des résultats.
• ✅ Contrôle de l’uniformité thermique dans l’ensemble du four.
• ✅ Utilisation simple et économique — pas besoin d’équipement électronique.
• ✅ Indispensable pour le suivi qualité dans les cuissons de céramiques, porcelaines, matériaux réfractaires, etc.

Applications typiques

• Fours de céramique, porcelaine, émaillage, verrerie, frittage.
• Contrôle de cuisson en laboratoire, industrie céramique, ou fabrication de composants techniques.
• Vérification des gradients de température dans les grands fours industriels.
