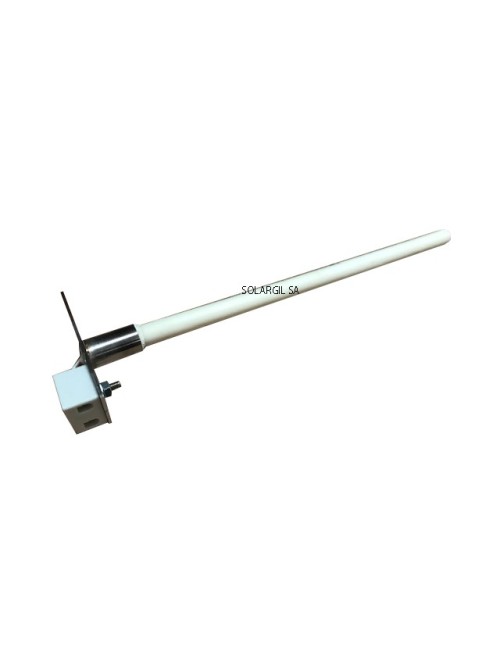

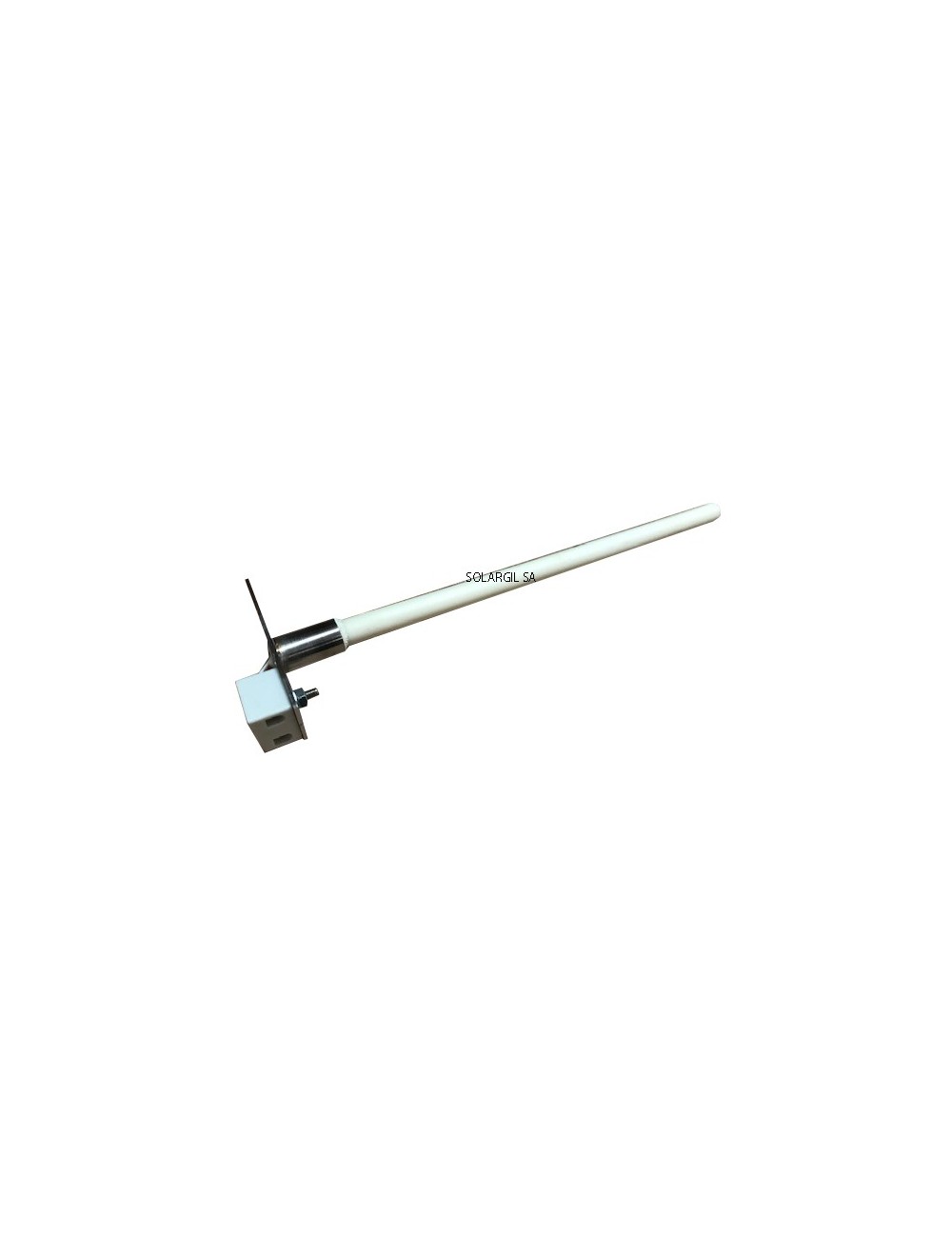

Sonde pyrométrique type S 1400°C – 400 mm sans tête

Réf. : SONDS400

La sonde pyrométrique SONDS400 est un thermocouple haute température de type S (Platine-Rhodium / Platine), conçu pour la mesure précise et stable des températures jusqu’à 1400°C.
Fabriquée selon les standards Solargil, elle est spécialement adaptée aux fours à gaz ou électriques utilisés en céramique, métallurgie, laboratoire ou industrie thermique.
Sa conception sans tête facilite le montage direct sur support inox, tout en limitant l’encombrement.

Description générale

La sonde SONDS400 est un instrument de mesure robuste et précis, destiné à contrôler la température à l’intérieur d’un four ou d’une enceinte chaude.
Elle repose sur le principe du thermocouple type S, constitué d’un fil de platine pur (Pt) et d’un fil de platine-rhodium (PtRh 10%), dont la jonction produit une tension électrique proportionnelle à la température.
Ce signal est ensuite lu par un indicateur ou régulateur de température.

Caractéristiques techniques

Construction

• Tube de protection en alumine : protège les fils de mesure contre les hautes températures, les gaz corrosifs et les projections.

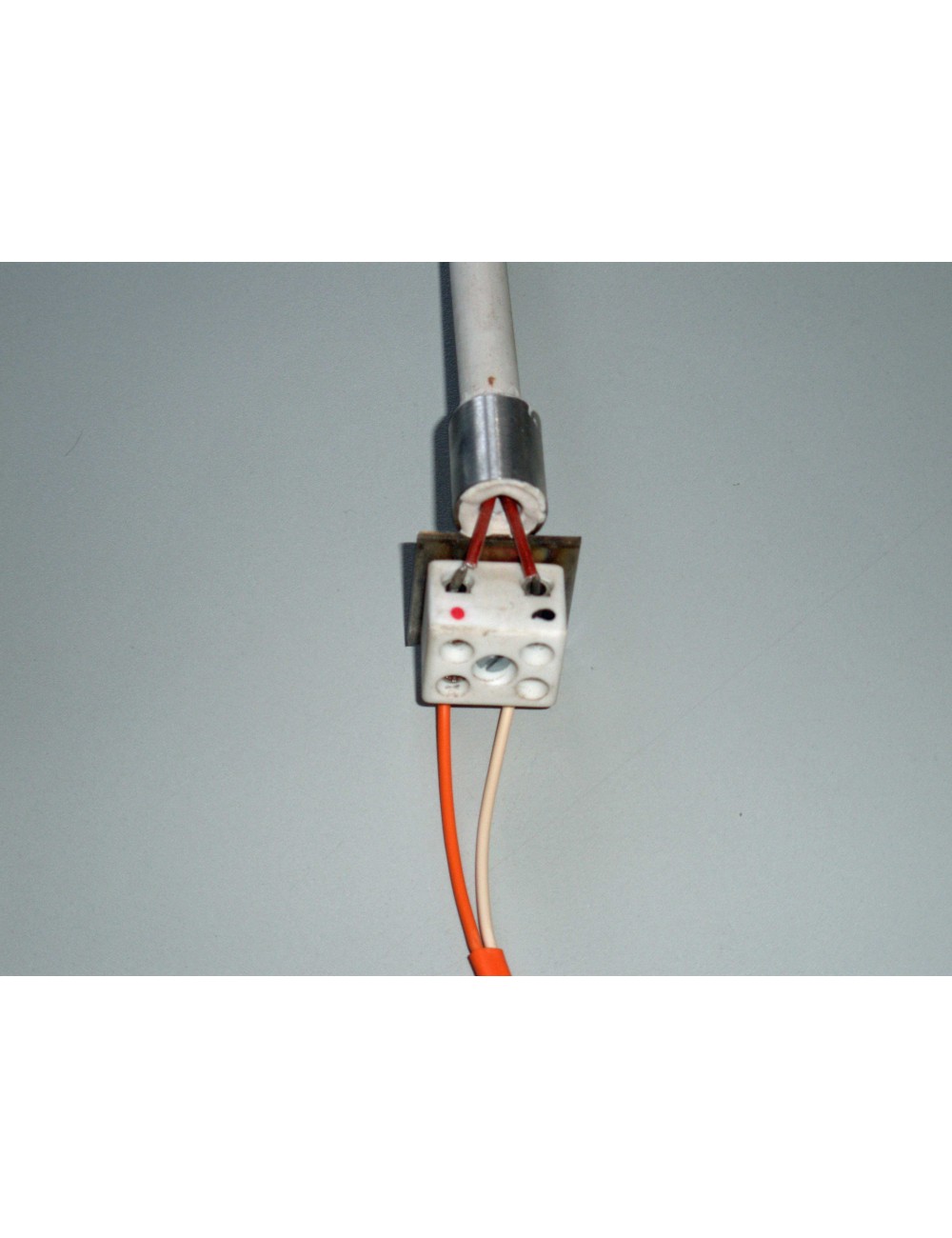

• Domino en porcelaine : assure une isolation électrique parfaite et un raccordement sûr des conducteurs.
• Absence de tête métallique : réduit la taille du capteur, simplifie l’intégration dans des environnements confinés et permet une dissipation rapide de la chaleur vers l’extérieur.
• Montage sur support inox : assure la stabilité mécanique et la protection du point chaud, tout en facilitant la maintenance.

Principe de fonctionnement

Le thermocouple type S est reconnu pour sa grande précision et sa stabilité exceptionnelle dans le temps.
Il est composé de deux métaux nobles :

• Platine pur (Pt) : conducteur de référence.
• Platine-Rhodium (PtRh 10%) : conducteur de mesure.

Leur jonction crée une tension proportionnelle à la température (effet Seebeck).
Ce type de capteur est idéal pour les mesures au-delà de 1000°C, où les thermocouples standards (type K, N, etc.) perdent en précision.

Précautions d’utilisation

• Manipuler avec précaution : la gaine en alumine est fragile et sensible aux chocs mécaniques.
• Ne pas plier la sonde ni exercer de contrainte sur le tube.
• Toujours fixer la sonde à l’aide d’un support en inox adapté pour éviter toute flexion.
• Respecter la polarité lors du branchement sur l’instrument de mesure.
• Ne pas dépasser 1400°C pour garantir la longévité du thermocouple.

Applications typiques

• Fours de poterie et céramique
• Laboratoires de recherche et d’analyse thermique
• Industrie métallurgique et du verre
• Fours de fusion ou de recuit
• Surveillance de température en environnement à haute chaleur

Avantages

• Mesure précise jusqu’à 1400°C
• Grande stabilité et durée de vie élevée
• Montage compact sans tête, idéal pour espaces restreints
• Protection efficace grâce au tube en alumine
• Raccordement sûr par domino en porcelaine
• Résistance mécanique renforcée avec support inox
