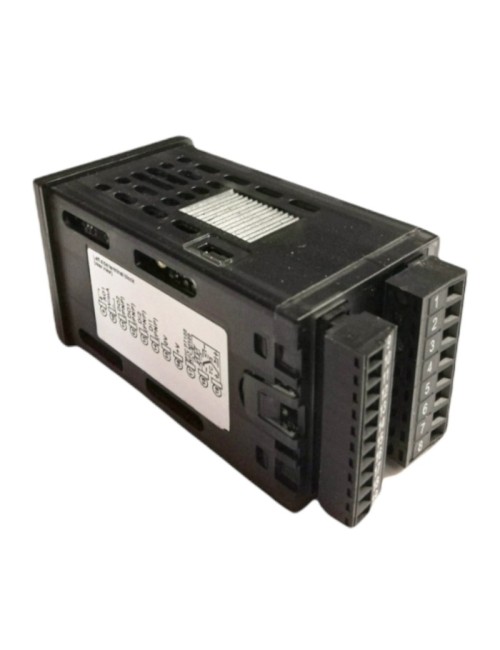

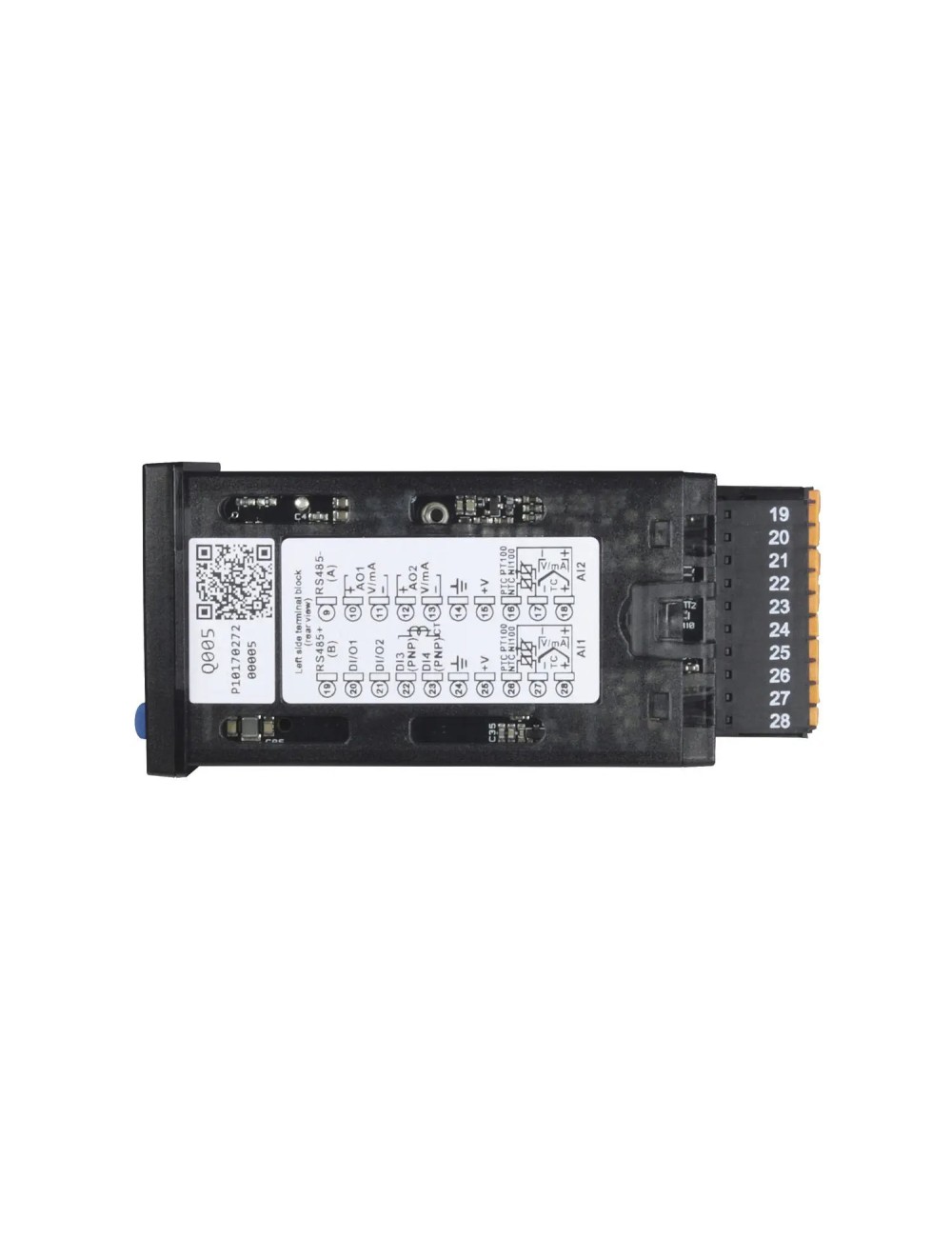

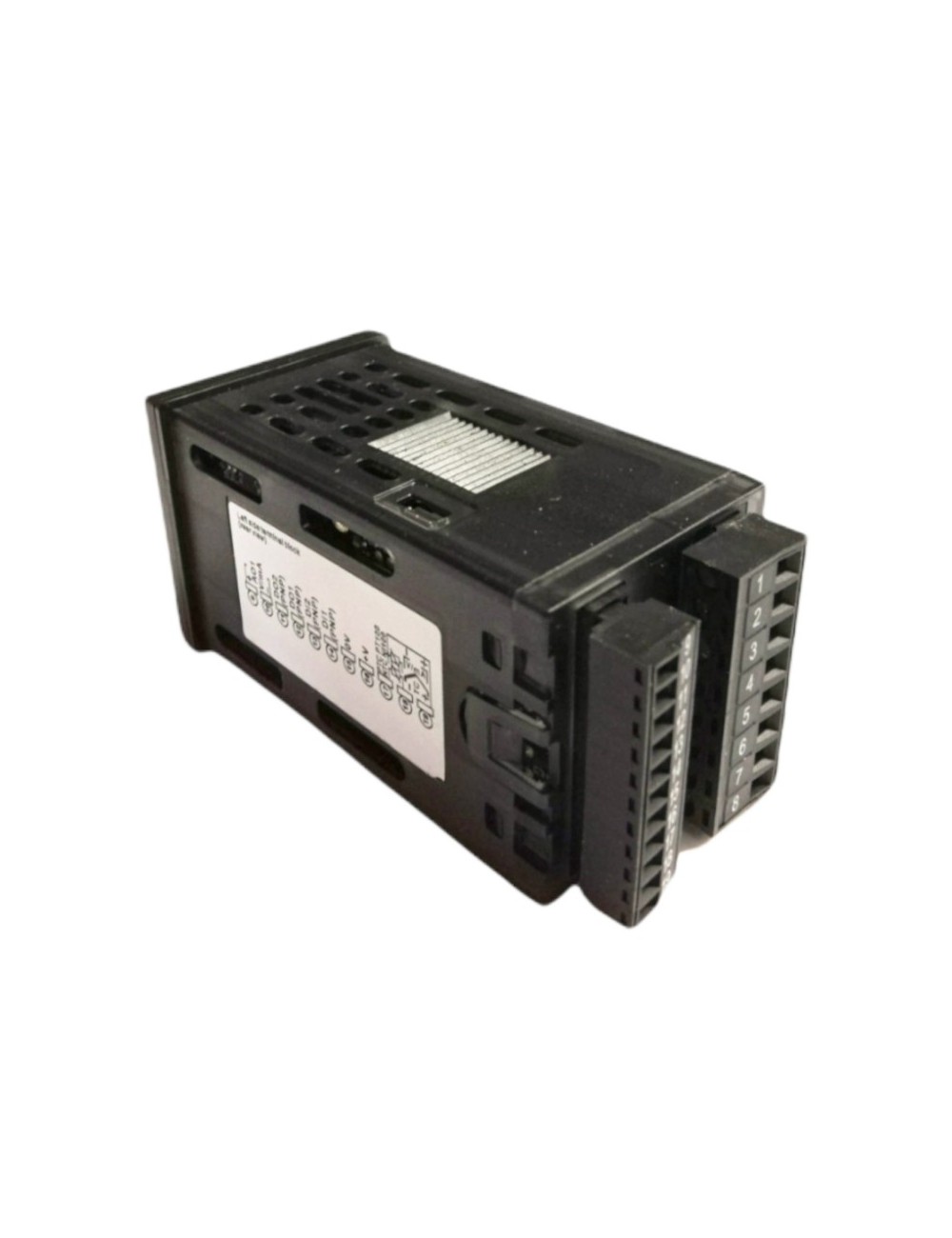

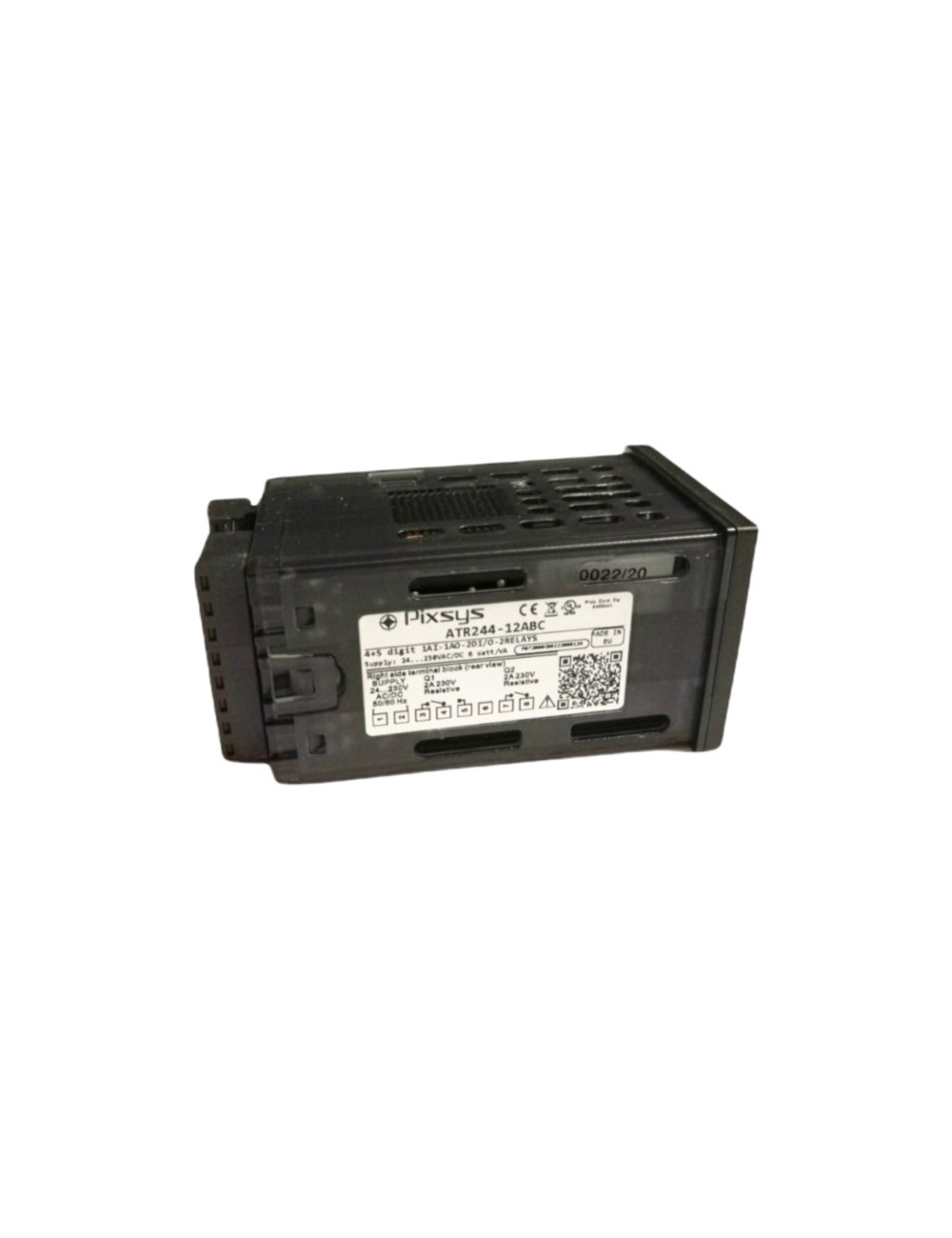

INDICATEUR NUMÉRIQUE – RÉGULATEUR ATR 244 ABC

Référence : ATR24420/ABC

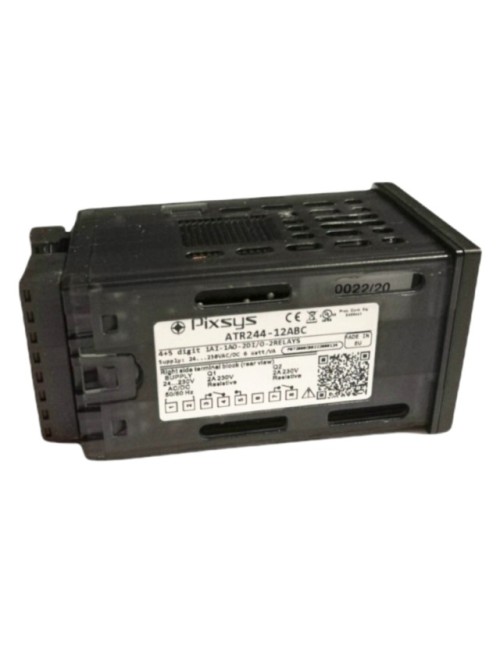

Modèle : ATR244-12ABC
➡️ 1 entrée analogique + 2 relais 2 A + 2 sorties SSR + 2 entrées digitales + 1 sortie analogique V/mA

1. Caractéristiques techniques

Boîtier

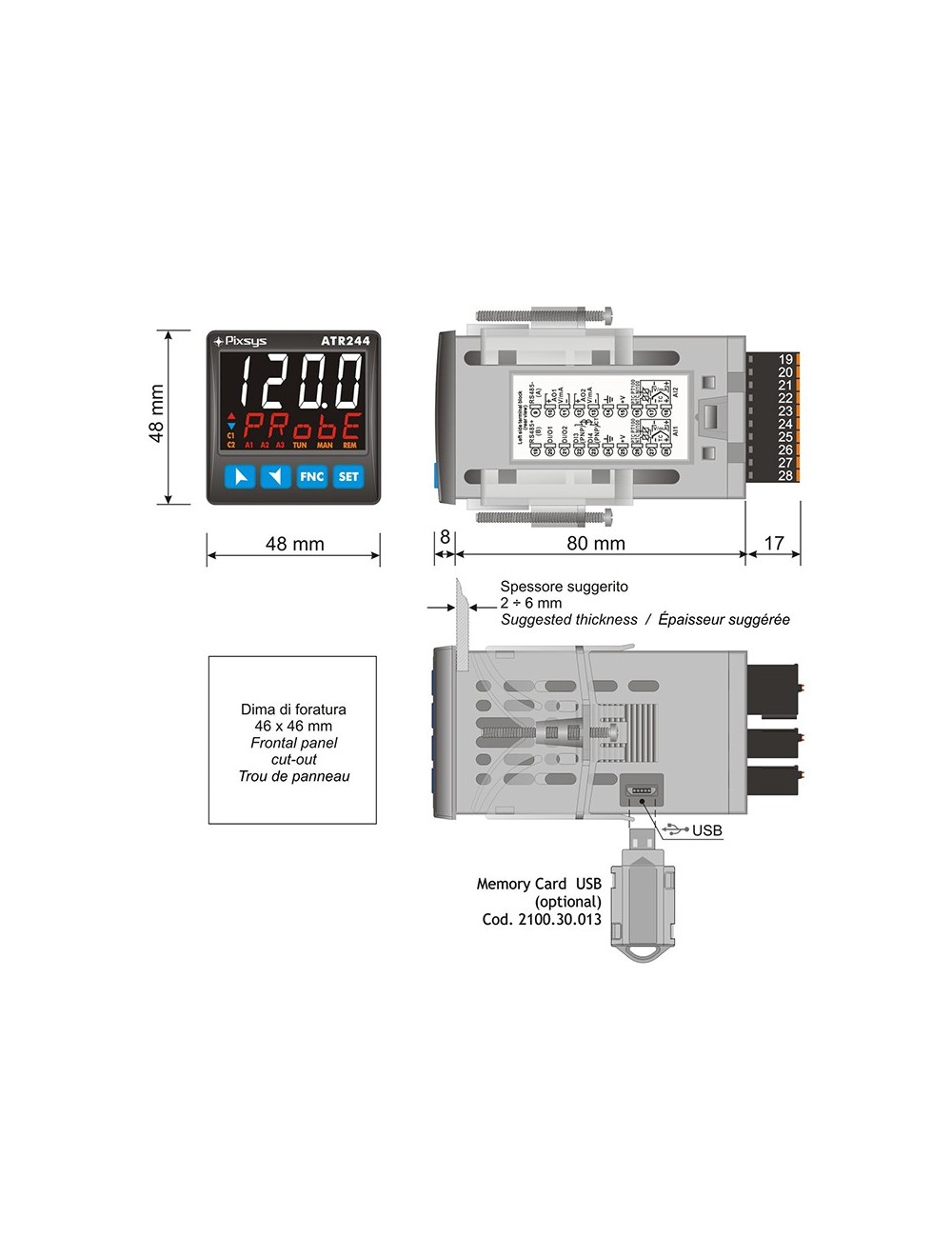

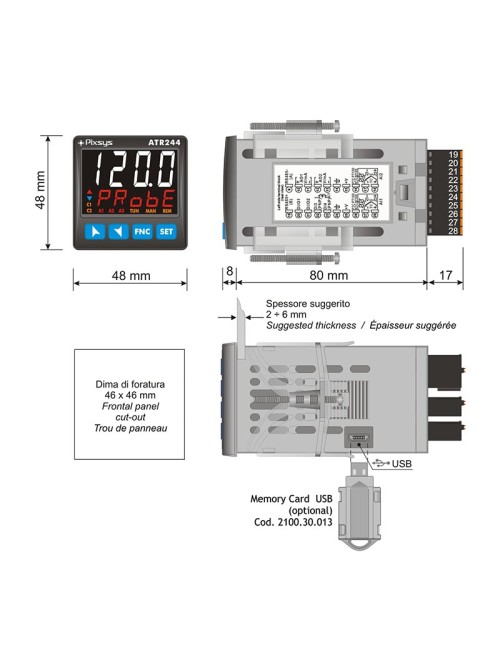

• Dimensions : 48 × 48 mm (face avant) × 105 mm
• Matériaux :

Boîtier : PC UL94 V2 auto-extinguible

Face avant : PC UL94 V2

• Indice de protection : IP65 (face avant) / IP20 (boîtier et borniers)
• Poids : ≈185 g

Alimentation et consommation

• Tension : 24…230 V AC/DC ±15 % – 50/60 Hz
• Isolation : 2,5 kV
• Consommation : 8 W

Affichage

• Afficheur supérieur (blanc) : 4 digits 0,5"
• Afficheur inférieur (rouge) : 4 digits 0,3"
• Température d’utilisation : 0 à 45 °C
• Hygrométrie : 35–95 % HR

Entrées

1 ou 2 entrées analogiques configurables
Résolution 16 bits

Types de sondes compatibles :

• Thermocouples : K, S, R, J, T, N, B
  ➜ Compensation automatique de soudure froide
  ➜ Plage de –25 à +85 °C, précision ±0,2 % F.S. ±1 digit
• Thermorésistances : PT100, PT500, PT1000, Ni100
• PTC / NTC :

PTC1K

NTC10K (β 3435K)

• Signaux analogiques :

0…10 V (50 000 points)

0/4…20 mA (40 000 points)

0…60 mV (25 000 points)

Potentiomètre : 1…150 kΩ (50 000 points)

Sorties

• 2 relais 2A
• 2 sorties SSR
• 1 sortie analogique V/mA

Outils de configuration

• Mémoire : carte Memory Card
• Logiciel PC : LABSOFTVIEW
• Assistant rapide : EASY-UP
• Programmation NFC via smartphone Android : Application MyPixsys

2. Présentation du fonctionnement

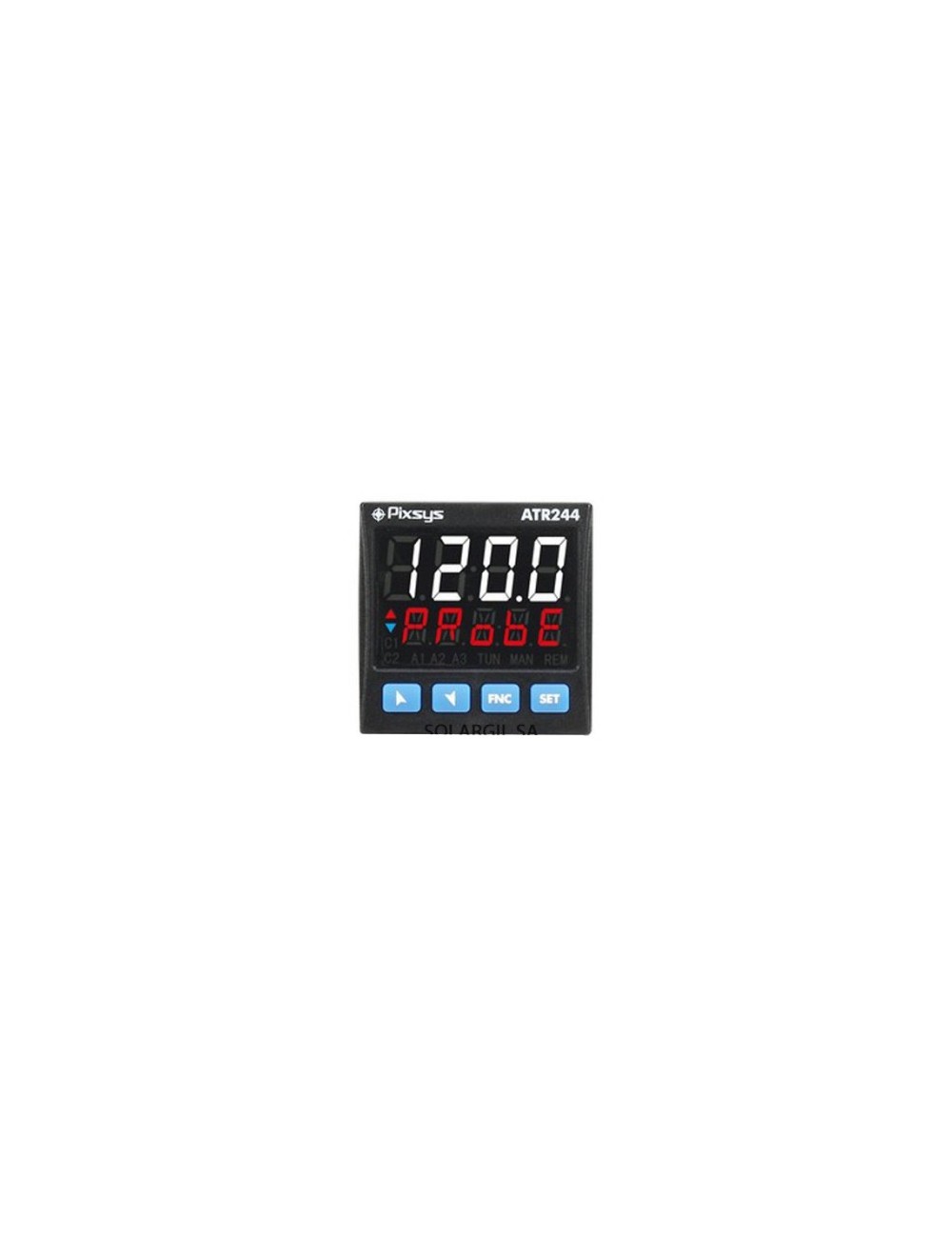

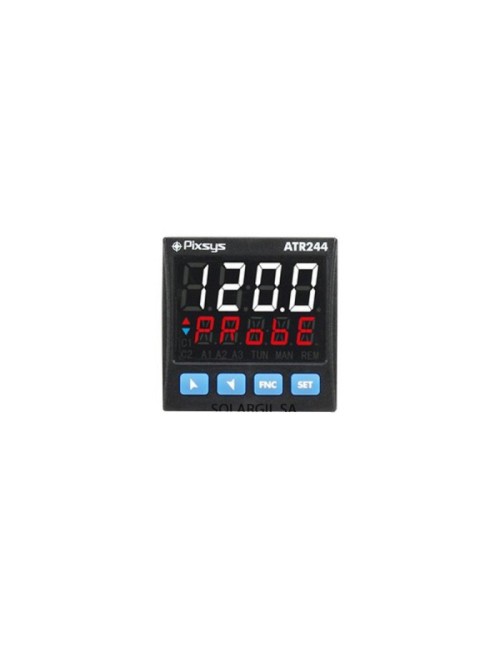

Le régulateur ATR244 possède deux affichages :

Afficheur supérieur (blanc)

→ Indique la température réelle mesurée dans le four.

Afficheur inférieur (rouge)

→ Indique la consigne de température (Setpoint).

Au démarrage

Lorsque l’appareil est alimenté :

• un reset automatique de 3 secondes est effectué,
• la version logicielle peut s’afficher.

3. Commandes et témoins lumineux

Boutons

• ▲ (Haut) : augmente la valeur
• ▼ (Bas) : diminue la valeur
• SET : non utilisé dans cette configuration
• FNC : non utilisé dans cette configuration

Voyants

• C1 : allumé = résistances en chauffe
• A1 : non utilisé

4. Programmation de la température

1. Appuyer sur ▲ ou ▼ pour afficher la consigne.
2. Régler la température souhaitée (0 à 1200 °C, option 1280 °C).
3. L’appareil enregistre automatiquement la nouvelle valeur.
4. Le four commence sa montée en température si la porte est fermée.

Aucune validation supplémentaire n'est nécessaire.

⚠️ 5. Codes d’erreur et significations

6. Procédure de lancement d'une cuisson

1. Mettre l'interrupteur général sur ON.
   → Le régulateur ATR244 s’allume.
2. S’assurer que la porte du four est fermée.
   → La montée en température démarre automatiquement.
3. Ajuster la température souhaitée :

Appuyer sur ▲ ou ▼ pour modifier la consigne.

La valeur est enregistrée automatiquement.

1. Le four suit la rampe de montée jusqu’à atteindre la consigne.
