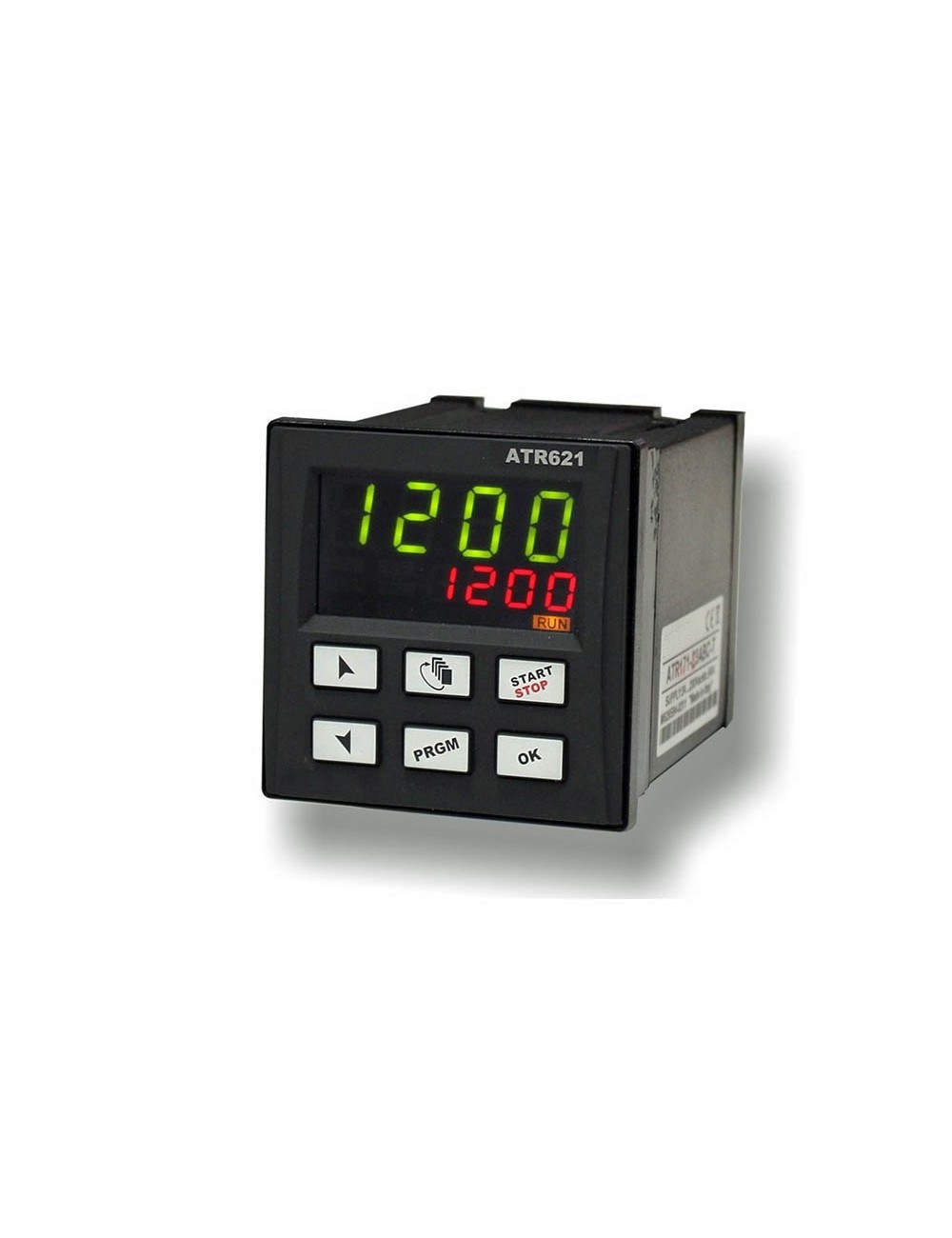

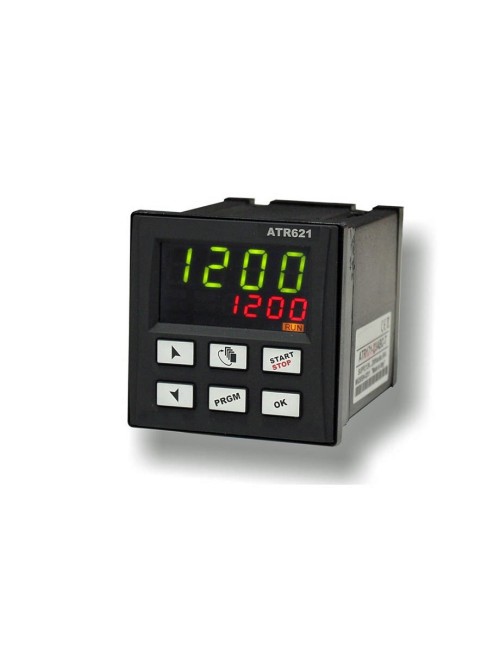

Régulation ATR-621 14 ABC

Référence : REGULATR62114ABC

La régulation ATR-621 14 ABC est un contrôleur de température avancé conçu pour la gestion précise des cycles de cuisson dans les fours de céramique, verrerie, thermoprocess industriels ou tout dispositif nécessitant un contrôle thermique programmable.
Il combine une grande capacité de programmation, une régulation fine et une compatibilité étendue avec différents équipements.

Programmation avancée : 15 programmes – 20 segments chacun

La régulation ATR-621 14 ABC permet de stocker jusqu’à :

• 15 programmes de cuisson
• 20 segments par programme

Qu’est-ce qu’un segment ?

Un segment correspond à une étape du cycle de cuisson, comprenant un réglage :

• de température,
• de durée (maintien, montée, descente).

Ces segments permettent de construire des courbes de cuisson très détaillées, adaptées aux besoins spécifiques de chaque matériau (argiles, émaux, verre, métaux…).

Cela offre une très grande flexibilité pour automatiser des cycles complexes.

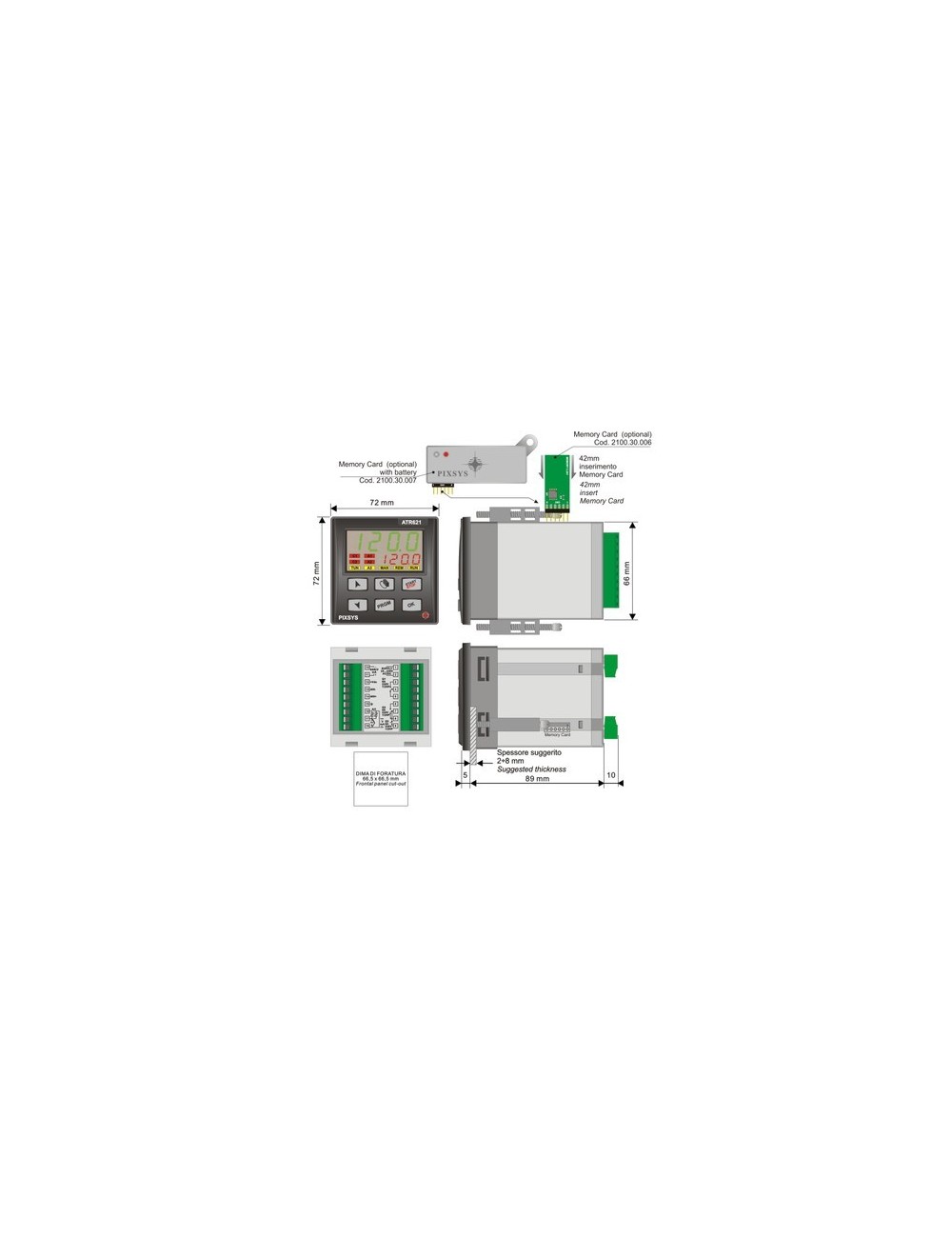

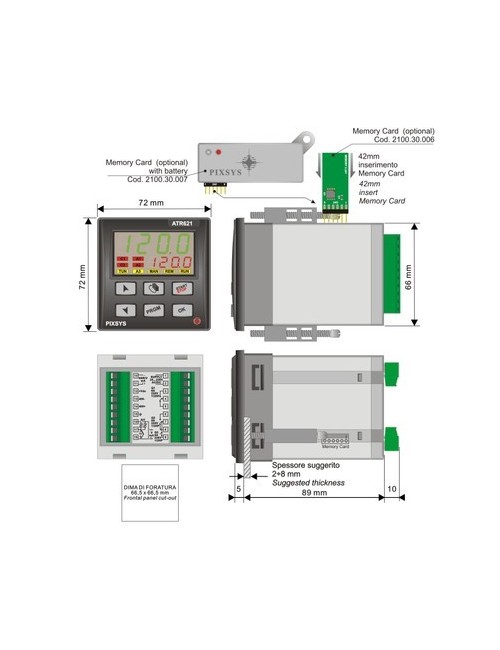

Configuration matérielle

La régulation dispose de :

• 1 entrée analogique
  (pour thermocouple ou sonde selon configuration)
• 3 relais 8A
• 1 relais 5A (30V)
• 1 entrée numérique (D.I.)

Cette architecture permet :

• la commande d’éléments chauffants,
• la gestion d’alarmes,
• le pilotage d’accessoires externes,
• ou l’activation de fonctions spéciales via l’entrée numérique.

Contrôle et algorithmes de régulation

L’ATR-621 14 ABC propose plusieurs modes de régulation adaptés à différents types de fours et inerties thermiques :

Mode ON/OFF avec hystérésis

Régulation simple, utilisée pour des systèmes peu sensibles aux variations.

Régulation proportionnelle : P, PI, PID, PD

• P : proportionnelle
• PI : proportionnelle + intégrale
• PID : proportionnelle + intégrale + dérivée
• PD : proportionnelle + dérivée

Ces algorithmes permettent une régulation très stable, évitant les dépassements et assurant des températures finales précises.

Réglages des paramètres de contrôle

• Bande proportionnelle : 0 à 9999 °C ou °F
• Temps intégral : 0,0 à 999,9 secondes
• Temps dérivé : 0,0 à 999,9 secondes

(Le réglage à 0 désactive la fonction concernée.)

Ces paramètres permettent une adaptation fine au comportement thermique du four.

Fonctions du contrôleur

• Mode manuel ou automatique
  → idéal pour le réglage précis des températures, ou pour les tests.
• Alarmes configurables
  → sur température haute, basse, dérive, rupture de sonde, etc.
• Sélection de fonctions via entrée numérique (D.I.)
  → permet de déclencher des actions externes, de changer de programme ou d’activer des options spécifiques.

En résumé

Le régulateur ATR-621 14 ABC (Réf : REGULATR62114ABC) est un système de contrôle thermique performant et polyvalent, offrant :

• 15 programmes sophistiqués
• 20 segments par programme
• une régulation fine (PID et variantes)
• plusieurs relais pour piloter le four et ses accessoires
• une grande précision de contrôle thermique

Il constitue une solution idéale pour les ateliers de céramique, les fours spécialisés, ou les installations industrielles nécessitant des cycles de chauffe complexes et parfaitement maîtrisés.
